2020-09-25 DVPi 초소형 미니 세번째 작품 차량에 설치

DVPi를 직접 만들어 사용하시는 분 대부분이 케이스 때문에 고민입니다

1차 https://ds5qdr-dv.tistory.com/103

2차 https://ds5qdr-dv.tistory.com/112

제작을 한 경험을 바탕으로 3차 만들면서 MUJI양품의 아크릴케이스 그대로 사용하여

세번째 완성품을 만들었습니다





두번째 작품을 차량에 장착하여 사용해 보니

- 로타리 엔코더 보다는 터치스크린이 더 편하고

- PTT S/W 보다는 PTT 마이크가 더 편하며

- Func 1 S/W는 화면에 +More 를 눌리면 되고

- Func 2 S/W는 아직 프로그램이 업데이트 되지 않아 (v0.9) 테스트를 못하였습니다





그래서 DVPi 세번째 작품은 최대한 심플하게 실용적으로 만들어 보았습니다

- 라즈베리파이 3B+

- 16G SDCard

- 3.5인치 RPI LCD
- USB Sound Card

- 5V 소형 앰프 및 2 Way Speaker

- PTT 마이크

- 그리고 아크릴케이스





아크릴 케이스에 LCD가 들어갈 홈을 따내었습니다

이 작업이 가장 힘든 작업입니다

아랫면에 USB 전원을 연결할 구멍을 가공하였습니다

측면

위 구멍은 앰프용 볼륨 노브용

아래 것은 PTT 마이크 연결용니다

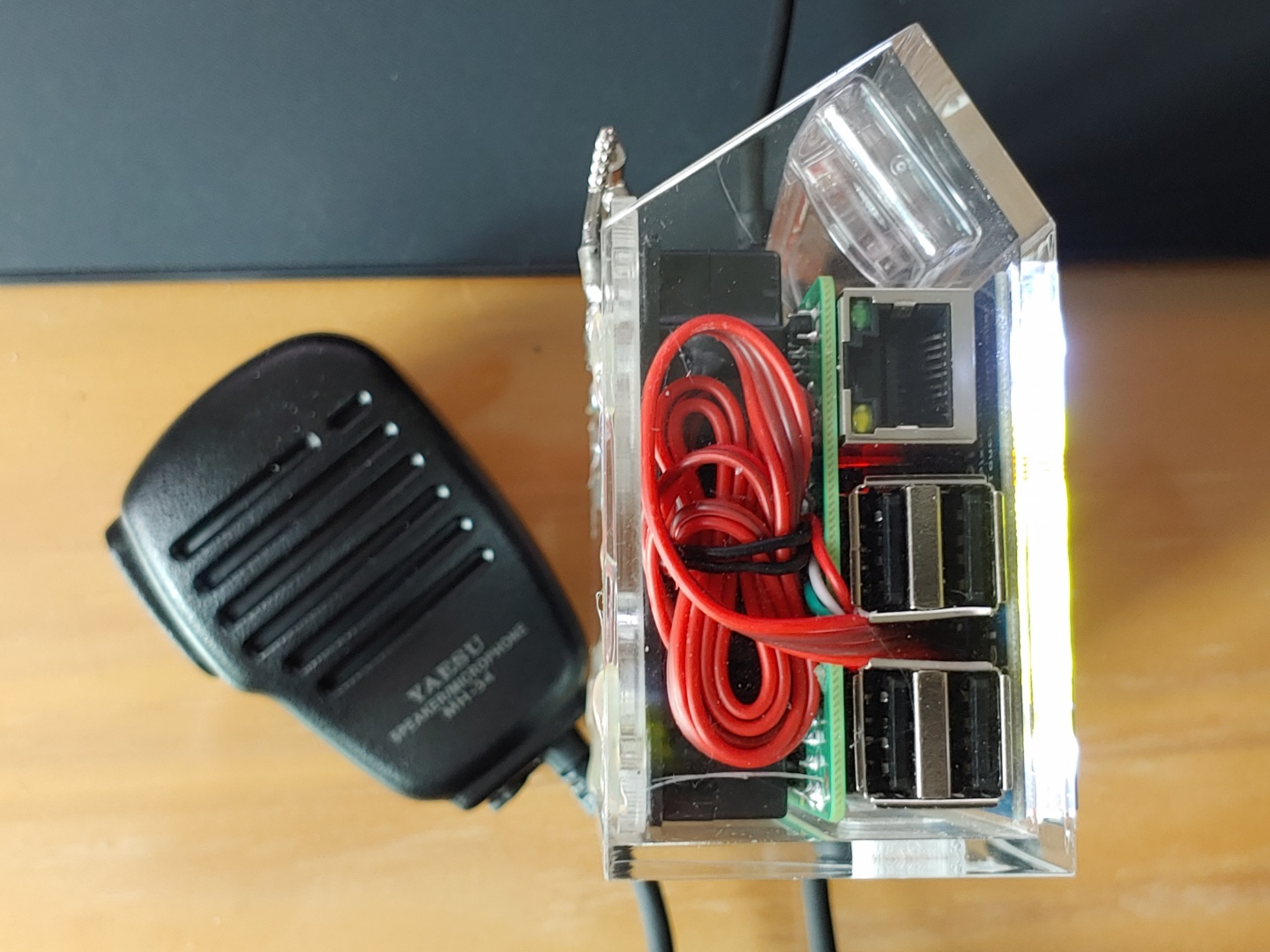

라즈베리파이에 배선을 하고 공간 절약을 위해 최대한 효율적으로 배선하였습니다

- USB 사운드 카드

- USB 전원잭은 라즈베리 본체에 고정시켰습니다

- 그리고 PTT 마이크를 연결을 위해 GPIO보드에서는 PTT 마이크용 잭만 연결하였습니다

뒷면입니다



아크릴 케이스에 LCD 끼워넣었습니다

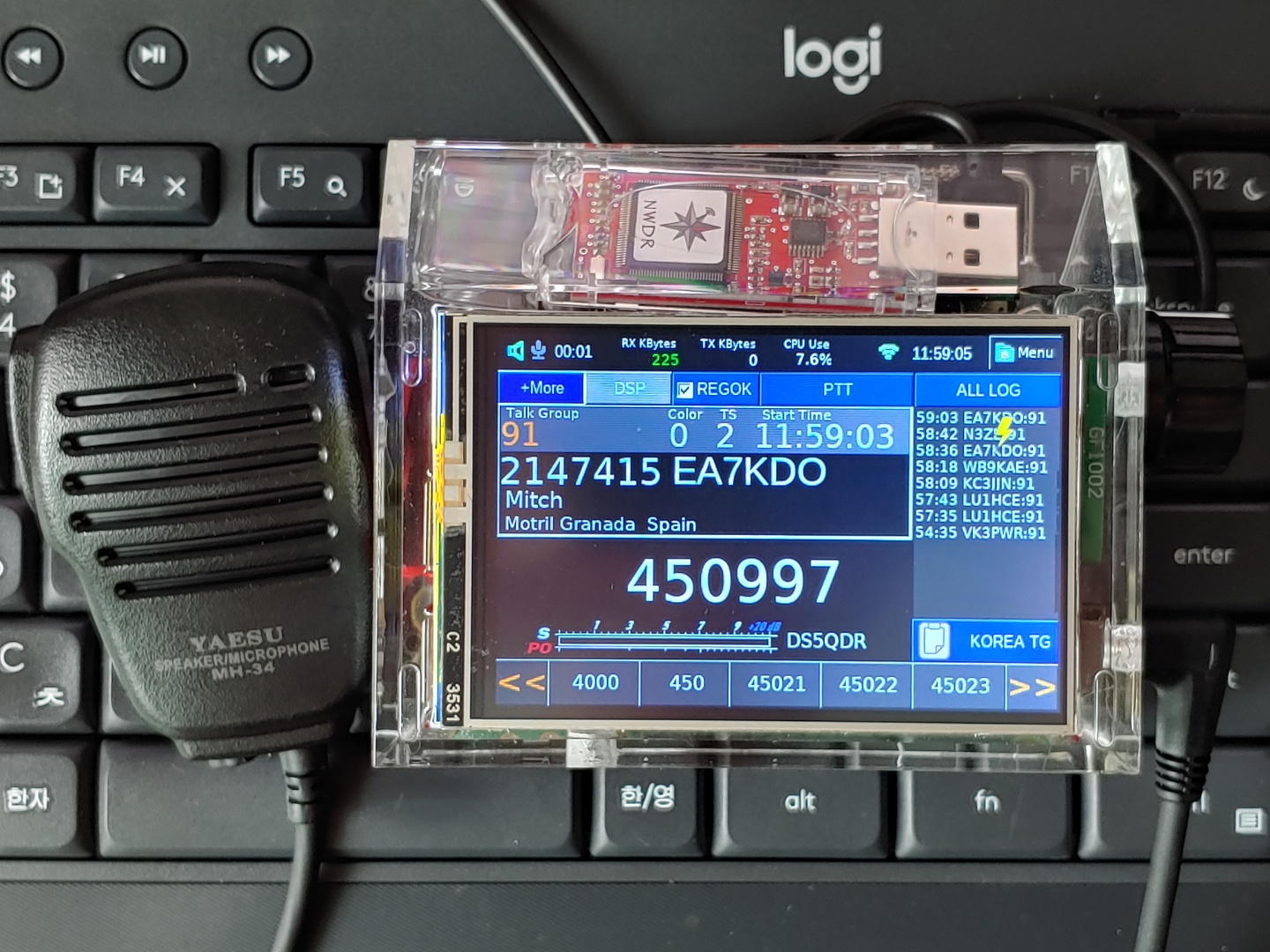

조립 완성된 상태입니다

상면 공간엔 향후 D-Star 지원을 위해 ThumbDV를 둘 예정입니다

하면 USB 전원

측면 PTT 마이크와 5V 앰프용 노브가 설치되어 있습니다

우측면

뒷면

- 걸이 두개는 차량 장착을 휘해 달았습니다

하면

좌측면



상면에 있는 은색 봉 두개는 차량에 설치시 사용하는 걸이 입니다



다양한 DVPi 를 제작해 보았지만
차량용으론 이것이 최고의 DVPi가 되지 않을까 예상합니다

적어도 저 차엔 ..



차량에 장착 작동 화면입니다



좌측이 DVLink + MMDVM HotSpot 이고 우하측이 DVPi 초소형 미니입니다

MMDVM Hotspot는 D_Star 실시간 모니터링 하고 우측 휴대폰은 DVSwitch Mobile 실행하면 네비로 작동

위는 D-Star 아래 DVPi는 DMR 실시간 모니터링

이번 세번째 버젼은 라즈베리파이에 냉각용 소형팬을 넣지 않았습니다

이유는 차량 통풍구를 통해 실내로 들어오는 바람이 DVPi 안으로 들어가도록 만들어져 있습니다
사진엔 나타나지 않은데 실제 운영 온도가 31도 전후로 표시 됩니다



9/28일

조금 더 수정하였습니다

휴대폰 : D-Star 송수신 및 네비게이션
MMDVM : DVLink RPi Zero + MMDVM HotSpot
DVPi : DVPi Stand Alone
세가지를 묶었습니다







향후 DVPi 가 D-Star 지원을 하면 새롭게 통합할 예정입니다



버젼 0.8 나오면 추가 정리 올리도록 하겠습니다





DS5QDR 73!
