아래 글은 DVPi 공동 구매/제작에서
- 하드웨어 제작을 맡으신 DS5TUK OM님께서 작성하여 전자공작카페에 포스팅 한 글을 옮겨 왔습니다
http://cafe.daum.net/elechomebrew/Jbki/44
전자공작카페
본 카페는 순수한 전자공작을 취미로 하는 실명 카페입니다. 진공관을 이용한 공작부터 최신 마이컴기술까지 함께 공부하고 배울 수 있는 곳을 만들려고 합니다. 함께 전자공작의 멋진 세계로 들어가시지 않으시렵니까?
cafe.daum.net
현재 진행 상황은 아래 내용 참고하시고
- DVSwitch 1.6 버젼 적용
- DVPi V0.95 버젼 적용 Dual VFO A / VFO B 로 구성됩니다
(V0.95는 개발자 말씀은 치명적 버그가 없다면 1.0과 같다고 합니다)
- 가장 중요한 송수신 음질은 몇분 국장님들과 검증하였는데 양호하다는 평가를 받았습니다
- 이제 신청하신 OM님 개인별 이미지 작업
- 사용설명서 작성 진행중에 있고
- 차주부터 발송이 시작됩니다
- 문의사항은 카톡 "DS5QDR" 로 친구 등록하시고 연락주시면 됩니다
감사합니다

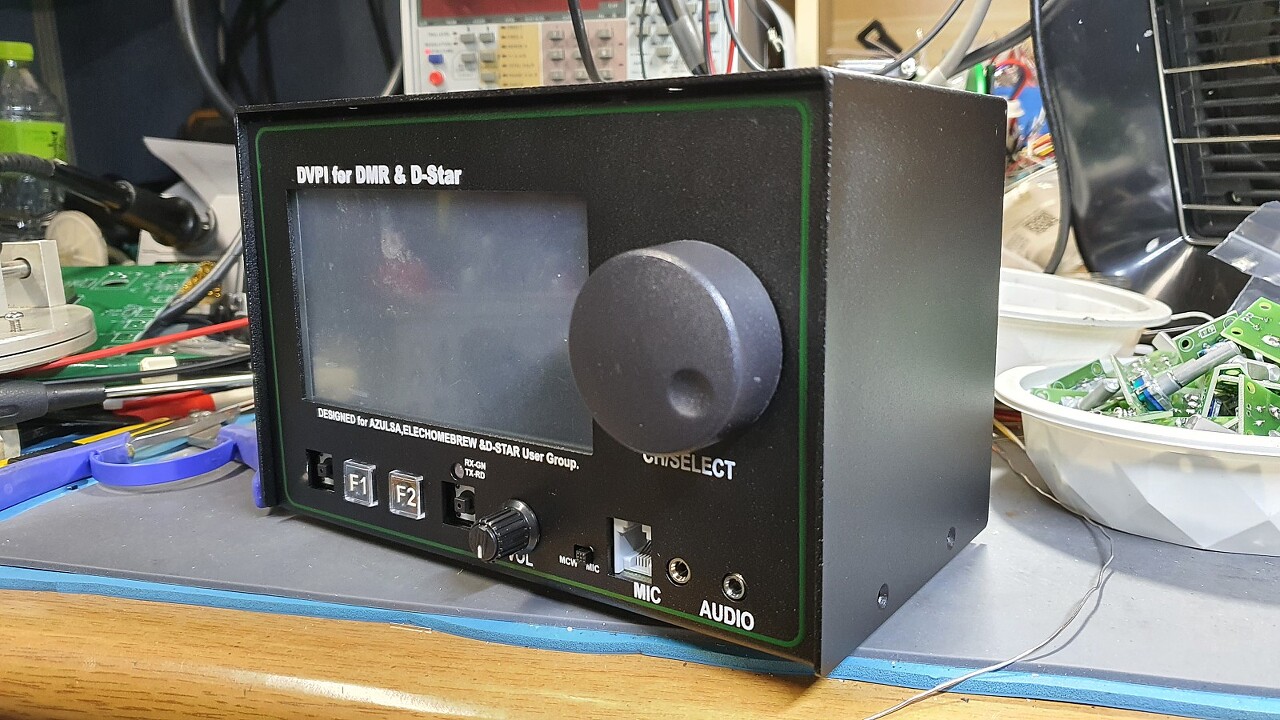

흑색 도장 전 테스트 제품 사진입니다
이 제품으로
- 송수신 음질 테스트를 마쳤고
- 이미지 작업 진행 중입니다
- 실제 제품은 Dual VFO 로 제작/설정되어 발송합니다
그리고 참고로 전원 12V 아답터도 같이 동봉하여 보내니
별도 구입하실 필요 없습니다
받으시고 인터넷 선을 후면 RJ-45에 연결 사용하시면 됩니다
감사합니다
DS5QDR 이헌민

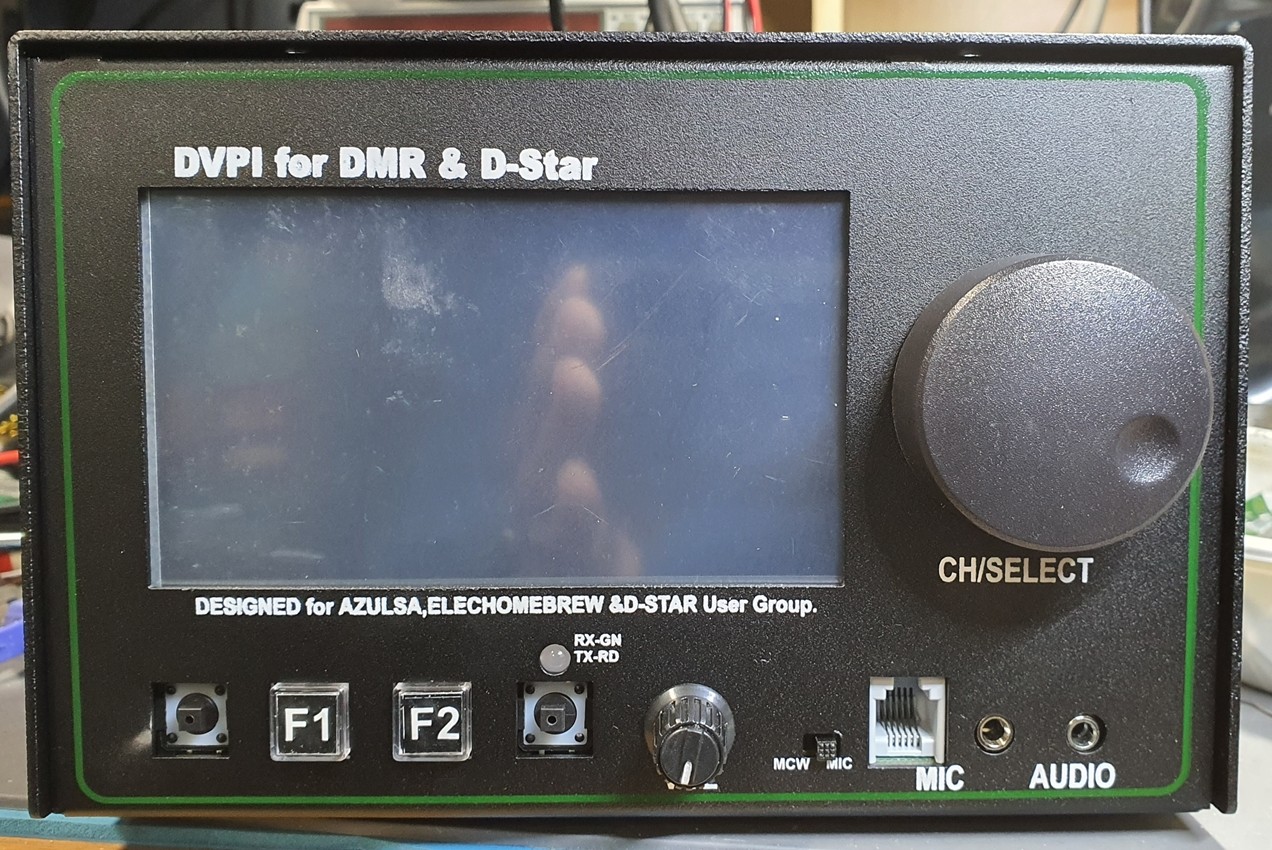

최종 제품 사진 보냅니다
전원 및 PTT 스위치만 끼우면 완성입니다
시제품 사진
전자공작카페 DS5TUK OM님 포스팅 글
DV-Pi 프로그램을 개발하는 KD8CEC 오엠이 지속적으로 업그레이드를 하는 과정입니다. 현재 0.88 Version까지 업데이트가 진행되었고, 거의 마지막 버젼에 도달하였습니다.
S/W가 업데이트 되면, 덩달아 H/W의 변형이 있을 수 있기 때문에, 그동안 진행과정을 지켜보면서 DV-Pi 공동제작품을 어떻게 만들어야 할것인지 고민을 거듭해 왔었는데, 최종 회로 확정 및 PCB 설계를 마무리짓고, 공제 신청하신 수량에 대한 제작을 시작하였습니다.
먼저, 기본적인 회로에 대한 설명입니다.
대표사진 삭제
사진 설명을 입력하세요.
기본적인 회로의 구성은 RaspBerryPi 의 GPIO에 스위치와 엔코더를 연결하여 구동하는 것입니다. 위 그림은 KD8CEC가 제공한 기본 회로이며, 이 회로를 기준으로 아래와 같은 내용을 추가하여 전체적인 회로를 구성하기로 하였습니다.
1. 전원은 9~15V 2A의 DC를 공급한다. 5.5Pi, 2.1Pi DC Jack Right Angle 사용
2. 전원SW / F1 / F2 / PTT 등의 스위치는 EHB-500/700에 사용된 택트스위치, R/Angle을 사용한다.
3. 전원 SW의 동작은 ATTINY13을 사용하여 2초간 Hold 하면 On이 되고, 다시 2초간 Hold하면 Off되도록 한다.
4. RaspBerryPi에 공급되는 전원 Regulator는 5V 3A급의 LM2576을 사용한다.
5. DC 입력라인에 내부 환기용 팬 콘넥터를 연결한다. 팬은 직경 40m/m 크기의 팬을 사용
6. USB 타입의 외장형 사운드카드는 케이스를 분해하여 PCB에 바로 납땜하여 고정 및 MIC / SP 콘넥터의 각 핀을 연결하는 구조로 만든다. USB 연결은 USB 케이블로 RaspBerry Pi에 연결한다. MIC / SP 잭은 배선을 연장하여 전면 판넬에서 연결할 수 있다.
7. PTT는 전면의 택트스위치, 후면에서 연결되는 Foot SW, 핸드마이크의 PTT SW를 모두 하나로 묶어서 병렬 동작하도록 한다.
8. CW 교신을 위한 Mic CW(MCW)입력이 가능하도록 소켓을 구성하고, 전면판넬에서 슬라이드스위치를 통해 전면의 마이크 소켓을 통해 입력되는 오디오와 분리하여 선택하여 사운드카드로 입력되도록 한다. 또 MCW의 입력 레벨을 조절할 수 있도록 PCB에 반고정저항을 구성한다.
9. 마이크는 Yaesu MH-48 핸드마이크와 호환되도록 ECM으로 구성되는 핸드마이크를 제작하여 제공한다. 또, MH-48을 사용할 경우, 필요한 전원도 공급한다. 사운드카드에 바로 입력가능한 3.5파이 모노플러그를 통해 ECM을 연결할 수도 있다. 3.5파이 모노플러그 마이크는 잭의 기본단자로 연결되었으므로 가장 먼저 연결된다. 함께 제공되는 6핀 모듈라 플러그로 연결되는 핸드마이크는 3.5파이 모노플러그의 스프링 단자로 연결되기 때문에 2가지 마이크를 동시에 연결해서 사용할 수는 없고, 3.5파이 모노플러그로 연결되는 ECM을 뽑아야 연결이 된다.
10. 6핀 모듈라 마이크에 사용되는 ECM Unit에 공급되는 전원(바이어스)는 PCB상에서 점퍼를 통해 공급여부를 결정한다. 기본은 점퍼를 쇼트시켜 바이어서를 공급하도록 하지만, 개인의 취향에 따라 다른 마이크를 사용할 때는 선택적으로 사용할 수 있도록 한다.
11. 전면판넬의 오디오 아웃은 사운드카드의 오디오 아웃과 바로 연결되므로 음량 조절이 되지 않는다(Line Out). 또, 오디오는 LM380 고출력 오디오 앰프를 사용하여 약 3W 이상의 음량을 낼 수 있도록 구성한다. 오디오 앰프의 레벨은 전면에서 볼륨을 통해 조절할 수 있다.
12. 동작 표시등은 신호가 수신되면 녹색 LED가 점등되며, 송신시(PTT 스위치가 눌려지면) 적색 LED가 점등되도록 Common Anode 2Color LED를 사용하여 표시한다.
13. 후면판넬에서 오디오 신호를 외부스피커로 연결할 수 있도록 소켓을 구성한다. 외부스피커가 연결되면 내부 스피커는 소리가 나지 않는다.
14. LCD는 SPI 통신을 통해 터치신호를 Raspberry PI로 전달한다(USB 포트 1개 확보)
15. LCD와 RaspBerryPi의 연결은 26Pin GPIO를 통해 연결되고, HDMI 신호는 ㄷ자 콘넥터를 사용한다. 메인보드에서 5V 전원을 LCD 보드로 공급하는 구조를 가진다.
이러한 컨셉을 가지고 DVPI 보드를 설계하였습니다.
20201102 DVPI 242.17KB |
PCB는 전체적으로 가로 170미리, 세로 100미리 크기입니다. 한마디로 운동장입니다. 들어가는 부품은 몇 개 안되는데, 전체적인 크기에 맞게 기구물이 배치되어야 하므로 널널하게 배치할 수 있었습니다.
이렇게 해서 만들어진 PCB입니다. PCB에 올라가야 되는 부품은 모두 올라간 상태입니다. 컨넥터로 연결되는 부품들은 뒷판넬로 연결되는 팬, 전면판넬로 연결되는 녹/적 2칼라 LED, LCD 및 라즈베리파이용 전원, 엔코더로 연결되는 5핀 케이블, 그리고 스피커 케이블 까지입니다.
PCB에 부착한 사운드카드의 모습입니다. 케이블을 통해 라즈베리파이의 USB로 연결하고, 사운드의 입출력신호는 사운드카드에 부착된 소켓의 아래쪽으로 노출된 핀을 PCB에 바로 납땜해서 연결되도록 하였습니다.
사운드카드의 아래쪽 납땜된 모습입니다.
LCD는 LCD를 고정하는 보조 브라켓을 만들어 LCD를 고정하고, 라즈베리파이를 업어서 전면판넬의 StandOff에 연결하는 구성입니다.
라즈베리파이의 전원은 LCD의 보조핀을 통해 공급하게 만들었습니다. 라즈베리파이의 2열 20핀 GPIO(40핀)중에서 사용하지 않는 우측의 14핀중 오른쪽 끝으로 연결되는 12핀을 이용하여, 바닥에 있는 메인보드와 플랫케이블로 연결되는 구조입니다.

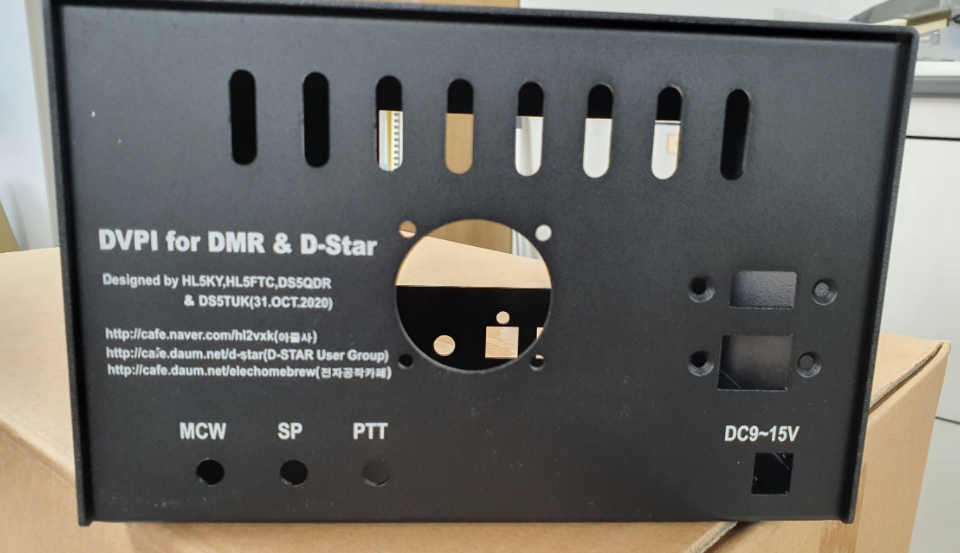

케이스는 제작 및 인쇄까지 마무리하였습니다.
뒷판넬에, 공동제작과 관련된 네이버의 아즐사, 디스타사용자그룹, 전자공작카페의 주소를 표시해 놓았습니다. 또 라즈베리파이가 LCD에 장착되어 있기 때문에 RJ-45 컨넥터 및 USB 포트 1개를 뒷판넬(우측의 DC Jack 윗쪽)로 연장선을 통해 연결할 수 있도록 설계하였습니다.
USB 포트를 통해, DV Dongle(AMBE3000)을 연결하면 디스타까지 사용할 수 있을 것입니다.
라즈베리파이에 내장된 와이파이는 라즈베리파이 모델에 따라 한국에서 동작하지 않는 경우도 많아서, USB Dongle 형태의 와이파이 동글을 추가로 장착해서 조립할 예정이며, 핸드마이크 및 12V 2A AC 아답터까지 포함해서 배송할 예정입니다.
시제품 조립한 모델은 공동제작을 주관하고 계시는 DS5QDR 오엠께 보내 음질 테스트를 진행하고 있습니다. 더불어 DS5QDR 오엠께서, 공동제작에 참여하신 모든 분들의 호출부호를 기준으로 설정해야 될 모든 내용을 미리 정하고, 그에 맞게 이미지를 굽고 있는 중입니다. 상당히 긴 시간이 소요될텐데, 감사합니다.
저도, 사무실의 YB와 함께 오늘부터, 열심히 만들고 있으니, 다음주부터는 배송을 진행할 수 있을 것 같습니다.
조립된 모습의 사진은 다음 포스팅에서 보여드리겠습니다.
감사합니다.
de DS5TUK 신준호 73
