2021-03-30 공작 : USRP 4대에 PTT 마이크 1개 로 스위칭

저는 총 5대의 DVPi를 운영했습니다



그러다가 DVPi 대신

- USRP 프로그램을 개발하게 되었고

- 최근 DMR, DSTAR 뿐만 아니라

- DMR+, NXDN, P25, YSF 등 추가 모드 사용하다보니

DVPi 프로그램을 모두 내리고 USRP 프로그램을 사용

하고 있습니다



현재

- 집에서 4대 운영하고 있고

- 차에    1대 운영합니다

- 모두 DVSwitch Web버젼 Server에 Remote 접속

하여 사용 중입니다





참고로 저가 보유중인 DV 통신 관련 장비 내역은 아래와 같습니다



Server 8 대 (RPi 3B)

- DVSWitch Server       5대 (RPi 3B)

- YSF Reflector            1대

- DVPi TG Status Server 1대

- 실험용 서버               1대



USRP V2.0 (RPi 버젼)

- 7 인치 LCD              2대 (RPi 3B+ 1대, 4B 1대)

- 5 인치 DVPi 공제품    2대 (RPi 3B)

- 3.5인치 자작품          1대 (RPi 3B+)



HotSpot 3대 (MMDVM JumboSpot PiStar V4.1.4)

- Duplex                     1대 (RPi zero W)

- Simplex                    1대 (RPi zero W)

- Simplex                    1대 (RPi zero W, DMR2YSF CrossLink)



Handy

- Alinco DJ-MD5           1대

- Icom ID-31                 1대

- Baofeng DM-1801        1 대



USRP 시스템을 여러대 사용하다보니 각 머신 마다 PTT 를 연결하였습니다

- 선 정리가 안되어 지저분 하였고

- 가끔 PTT를 엉뚱한 것 눌리고 열심히 이야기 하곤 했습니다





그래서

PTT 1개로 4대의 USRP에 연결 필요시 선택

할 수 있도록 꾸며 보았습니다





준비물

- 전화선 선택기              1개

- 전화선  1m                  4개

- 납땜 작업  (RJ-12 모듈라/잭)

   > DVPi용 주먹 마이크는 핀 4, 5, 6번을 사용하는데

   > 전화선은 2, 3, 4, 5 번만 사용합니다

   > 그래서 6번 PTT를 2번으로 Jump 해서 배선 수정 하였습니다

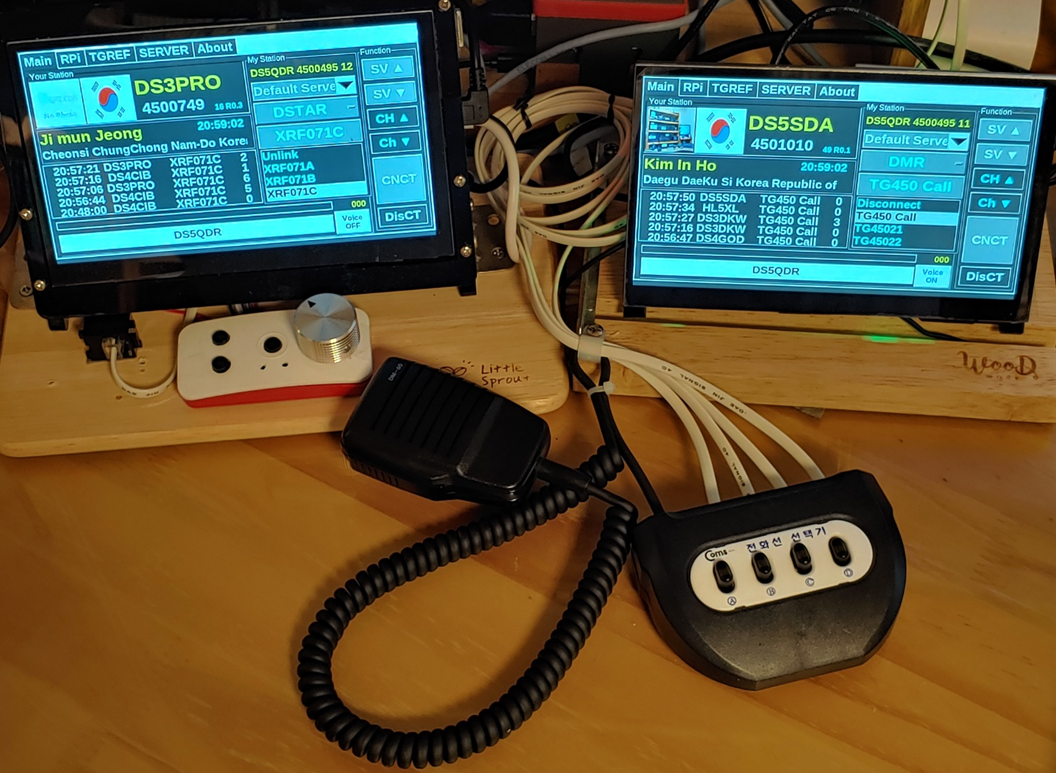

작업이 끝난 사진입니다



전화선 1:4 선택기



7인치 LCD DVPi 2대 (주로 DMR, DSTAR 교신 및 프로그램 개발/실험용, ThumbDV 2대 각각 연결되어 있음)



DVPi 5인치 공제품 2대에 USRP 프로그램 탑재 운영 중 (주로 P25, NXDN, YSF 교신 용)





총 8대 서버



이상입니다

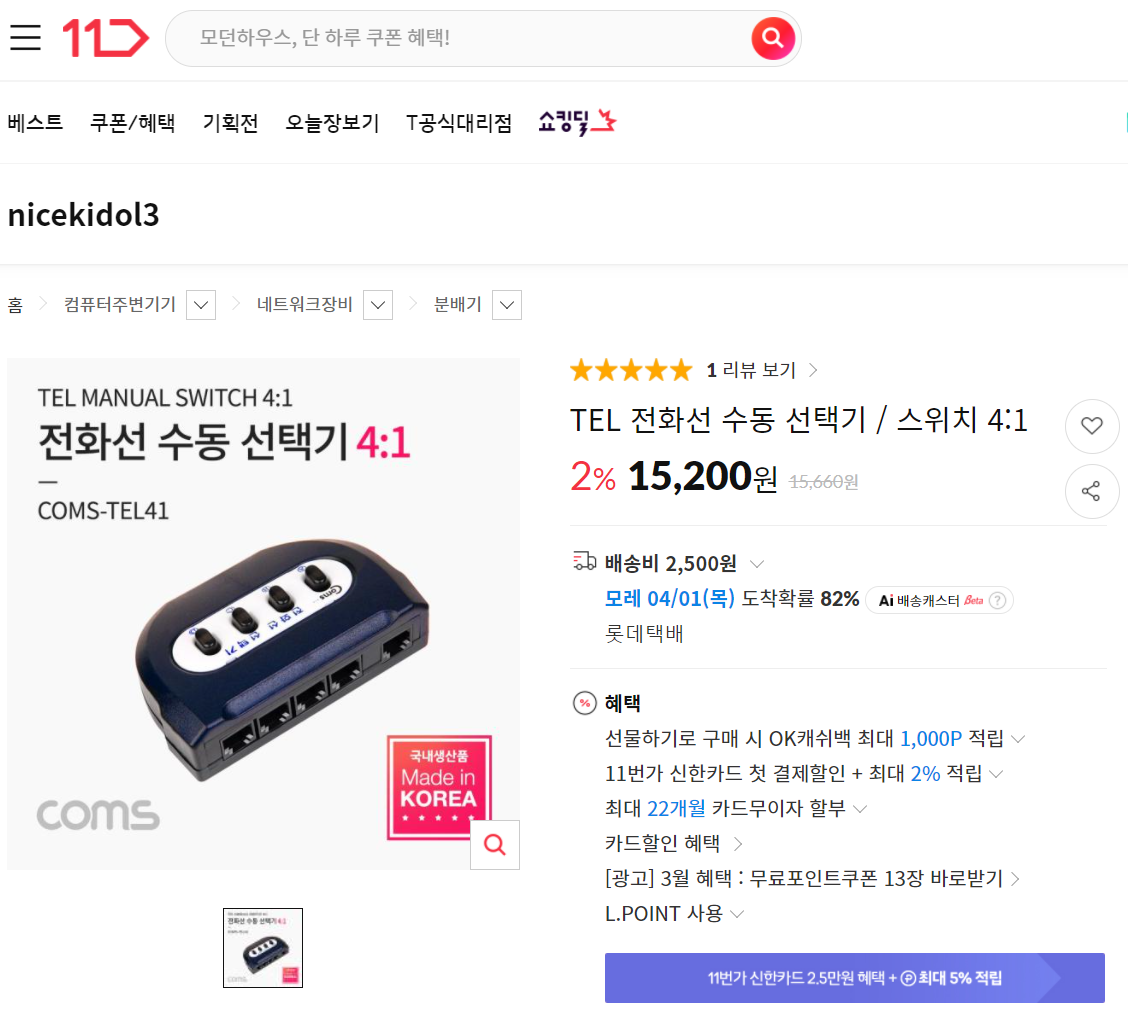

참고로 구입 품목 List 및 정보입니다 (11번가에서 구입하였고 11번가와 개인적 관계 전혀 없음)

- 전화선 선택기

- 전화선





이상입니다





DS5QDR 73!
