Pi-Star 최신버젼이 출시되면서 Nextion Display Driver 설치없이 세팅만 하면 모든 정보가 표시됩니다.
위와 같이 표시되게 모르시는 분들이 있는 것 같아 설정 방법을 올립니다.
1단계] 기본 설정

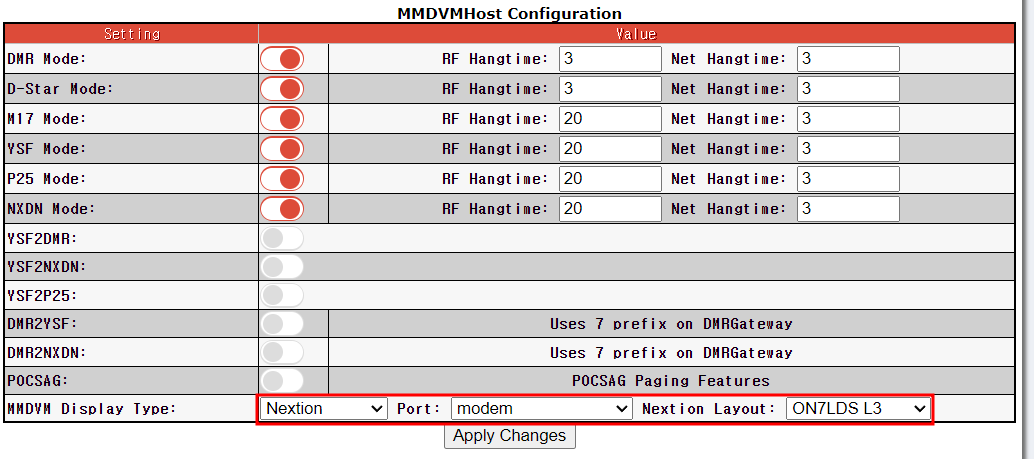

Configuration에서 MMDVM Display Type에 아래와 같이 설정하세요
2단계] 드라이브 설정

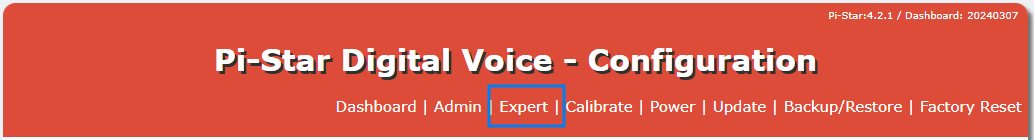

2-1] Expert 클릭
2-2] MMDVMHost 클릭
2-3] Nextion에서 Port에 /dev/ttyNextionDriver 입력
2-4] NextionDriver에서 Port에 modem을 설정하고 Apply Changes 클릭
잠시 후 아래와 같이 Nextion Display가 모두 표시될 것입니다.
위와 같이 표시가 되면 Configuration에서 MMDVM Display Type이 아래와 같이
Port가 modem 에서 /dev.ttyNextionDriver로 바뀌어 있을 것입니다.
3. 참고] Nextion Display 화면 다운로드 사이트
Nextion 화면은 아래 사이트에서 다운로드 하시면 됩니다.
저는 아래 사이트 여러 화면 중 HS9AWO Kasem Sirisuwan 님이 만든 것을 제일 선호합니다.
https://ds5qdr-dv.tistory.com/409
2023-01-08 Pi-Star : Nextion LCD 화면 자료 모음
우연히 인터넷 검색하다가 Nextion-Screens 화면 자료 총괄 모음 사이트를 발견하고 공유합니다 현재까지 공개된 모든 화면 크기가 모두 여기에 있네요 참고하세요 [출처] https://xlx508.hb9gfx.ch/downloads/
ds5qdr-dv.tistory.com
이상입니다.
DS5QDR 73!
