2020-09-10 DVPi 공동제작 : 공동 구매 제안의 건 #2

이 글은 09/10일 아즐사 카페에 올렸습니다

cafe.naver.com/hl2vxk/31292

2020-09-10 DVPi 공동 제작 공동 구매 제안의 건 #2





지난 9/3일 아래와 같이 DVPi 공동 제작 공동 구매 제안을 하였습니다

cafe.naver.com/hl2vxk/31207

DVPi 공동 제작 공동 구매 제안의 건



많은 OM님들이 호응해주셔서 감사드립니다

직접 신청하신분만 40명 넘고 개인적인 연락이나 온에어를 통해 신청하시분도 20여분이 넘습니다

다시 한번 더 감사를 드립니다



본 건을 준비하면서 저 나름데로 기본 원칙을 정했습니다

1. 충분한 검토를 거쳐 완성도가 높은 Version 1,0 제품을 만들어야 한다

2. DVPi 가 현재 개발 중이므로 향후 적용될 기능에 대해 하드웨어적 여유가 있어야 한다

3. 가격은 라즈베리파이를 포함하여 10만원 이내여야 한다
   (단, D_Star용 ThumbDV ($150), PTT(마이크 내장, $10)은 제외

4. 누구나 드라이버와 간단한 공구로 제작이 가능해야 한다

등입니다



그래서 여러가지 방안으로 검토를 하고 있습니다



1안] Korean Standard Transceiver DVPi

예상 견적을 산출해 보았습니다

1안] 을 추진하는데 큰 장애는 기판/전면 아크릴/ 케이스 입니다

- 기판 설계와 제작처를 찾아야 하고

- 기판 구조를 확정 후 전면 판넬과 케이스는 설계 제작해야함

- 위 견적은 예상가격으로 실제 가격이 얼마가 나올지 미정입니다 (100대 제작 목표)

- 10만원 목표 가격 초과







2안] DS5WIS OM님이 진행하고 있는 스페인 EA7GIB and EA8DGL 버젼 DVPi

개발자에게 문의한 결과 추가 기능을 위한 하드웨어적 변경은 없을 것이다는 예상을 전제하에

포항 DS5WIS OM님께서 진행하고 있는 스페인 EA7GIB and EA8DGL 버젼

DVPi 기판과 판넬을 진행하는 것이 더 나을수도 있을 것 같습니다

ea5gvk-dmr.zigor.es/otros-proyectos-disenado-y-adaptados-por-ea7gib/

Otros Proyectos Diseñado y Adaptados por EA7GIB. | ...:::: EA5GVK DMR ::::...

예상 견적은 1안] 대비 낮을 것으로 예상됩니다

- 설계비가 들어가지 않음

- 구조가 상대적으로 심플하고 소요 부품이 적음

- 1안] 대비 저렴 (100대 제작 목표)

- 이것 역시 제작처 확보가 관건임 (DS5WIS OM님에게 공동제작 의뢰/위탁)







3안] 원가 낮추고 컴팩트하게 제작 (기성품 최대한 활용)



금일 시작품 샘플 제작해 보았습니다

최대한 기성품을 이용하여 만들었습니다

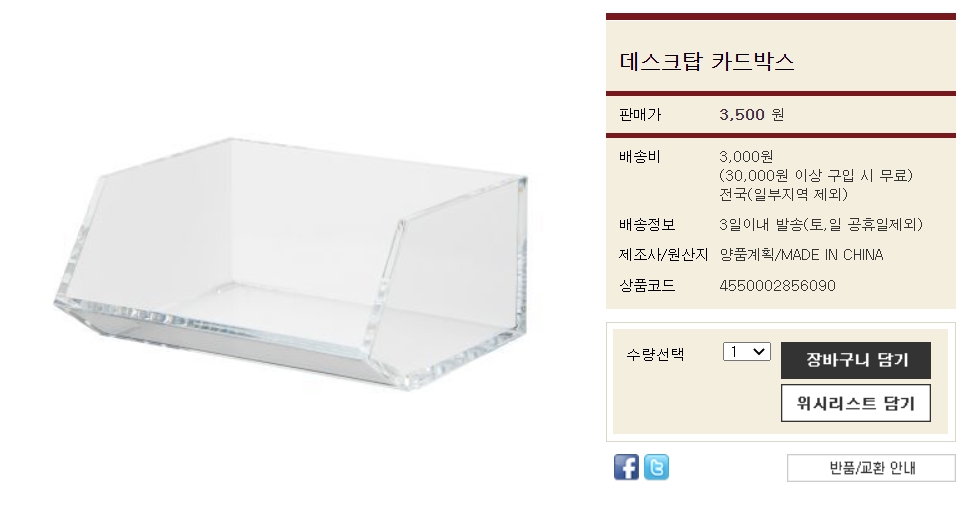

케이스 재질 : 투명 아크릴 (약 폭100 x 길이84 x 높이45 mm)

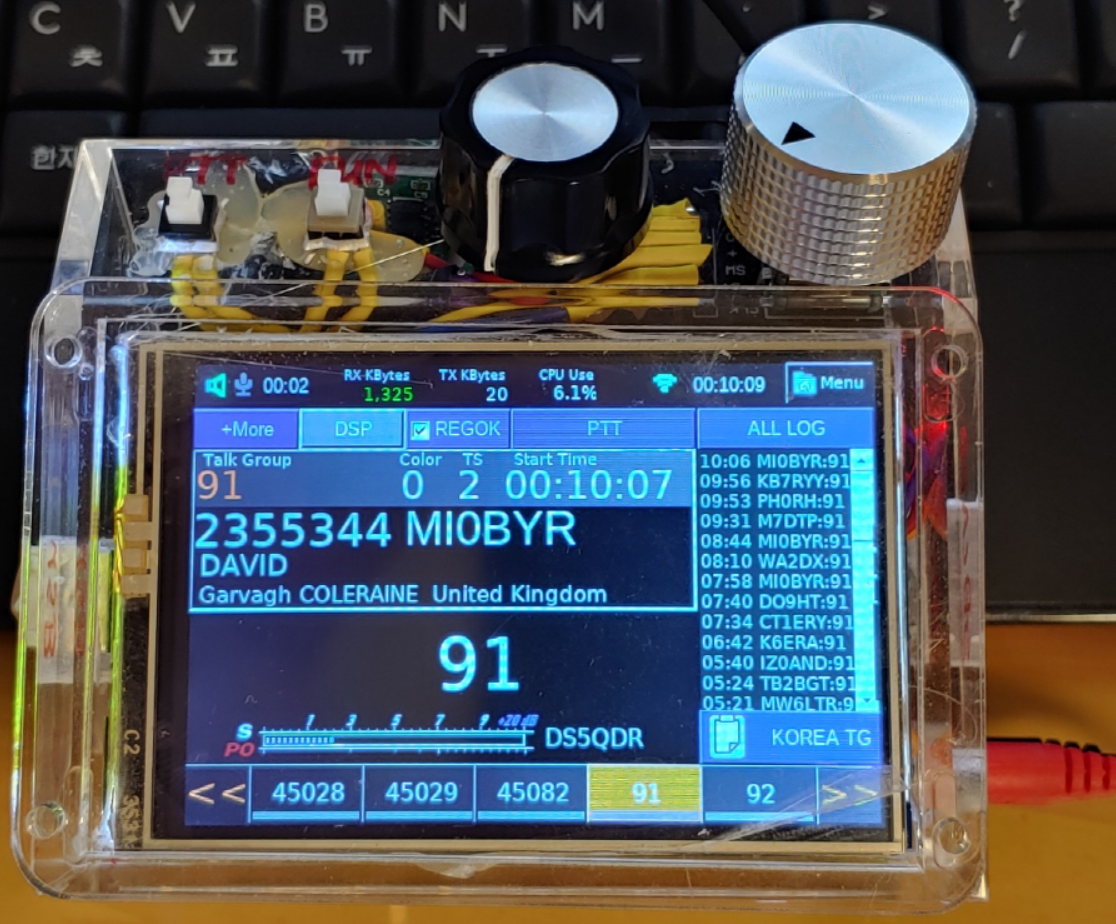

전면 사진

- 상단 설명 : 좌측부터 PTT, 기능스위치, 스피커볼륨, 채널선텍엔코더

상면 사진 1

상면 사진 2 (30 x 30 5V Fan 부착, 정식 제작 시 후면 커브 부착 예정)

후면 사진

우측면 사진

- 상면 Mic, Speaker 단자
- 중간 SD Card 슬롯

좌측면 사진

- USB 단자 피난구 (라즈베리파이에 직접 남땜 회피하였음)

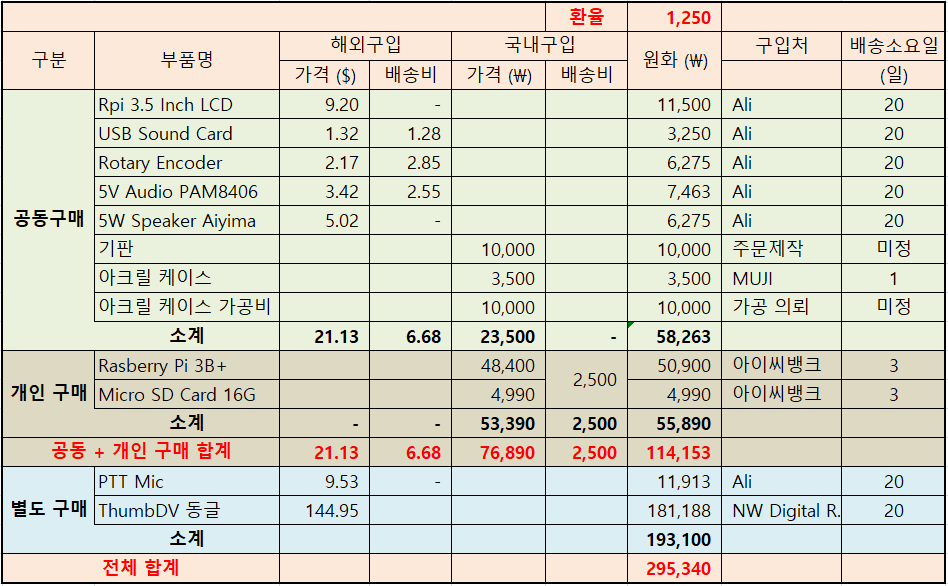

예상 견적가입니다



추가 할 내용

- PTT 마이크용 3.5mm 소켓 부착 (PTT 스피커 및 Up/Down 기능은 없음)

- 스피커와 앰프 결선 (현재 가지고 있는 앰프가 소음이 발생하여 적당한 제품 찾고 있음)

- 상면 택트 스위치 (PTT, 기능스위치) 캡 부착 혹은 더 큰 사이즈 교체

- 기타





위 3가지에 대해 검토 / 진행하고 있습니다



아마추어 HAM OM님들 중에 재능 기부하실 분이 계시면

- 더 경제적이고

- 더 완벽한 제품

제작이 가능합니다



재능 기부 부탁 드리며 댓글 부탁합니다



금일 (9/10일) 부산에 있는 기판 / 판금 / 케이스 제작업체 미팅이 있습니다

(제작 원가가 이슈임)



조만간 방향 결정하여 재 공지 하도록 하겠습니다



DS5QDR 73
