2022-07-06 SvxLink : EchoLink Reflector 설치 방법

EchoLink Reflector Server인 SvxLink 설치 방법을 공유합니다



공식 사이트 : https://www.svxlink.org/

SvxLink by sm0svx



Echolink sysop Mode 를 신청 하셔야 아래 설정을 할 수 있습니다

아래 Echolink Node 설정 방법 1단계 참고하세요

https://ds5qdr-dv.tistory.com/240?category=972436

2021-07-17 ASL : EchoLink Node 설정 방법







준비물

- RaspberryPi 3B 이상 1개

- USB Sound Card       1개

- 유선 인터넷 연결

- 5V 3A 전원 연결

- 유선 스피커



설치 순서

1단계] Debian Burst Install on RPi (데비안 10 Burst 설치)

2단계] SvxLink 설치

3단계] SvxLink Simple Dashboard 설치

4단계] Port Forward

참고 사이트 목록





1단계] Debian Burst Install on RPi (데비안 10 Burst 설치)

1-1] SD 16G SD Card



1-2] Debian Buster / Bullseye no desktop 설치

Debian 10 Buster

Debian 11 Bullseye (추천)





1-3] 초기 부팅 후 고정 IP 설정



sudo nano /etc/dhcpcd.conf

파일 제일 아래 끝부분 고정 IP 설정을 추가한 후 저장 (예시 : 192.168.0.7 을 지정 시)

# IP 유선

interface eth0

static ip_address=192.168.0.7/24

static routers=192.168.0.1

static domain_name_servers=192.168.0.1 8.8.8.8



# IP 무선

interface wlan0

static ip_address=192.168.0.7/24

static routers=192.168.0.1

static domain_name_servers=192.168.0.1 8.8.8.8



Ctrl-X -> Y -> Enter 저장 후 재부팅

sudo reboot





2단계] SvxLink 설치

아래 붉은색 명령어를 한줄씩 실행하세요



2-1] Install SvxLink

sudo apt-get update

sudo apt-get install svxlink-server -y



2-2] Install SvxLink sounds

cd /usr/share/svxlink/sounds/

sudo wget https://github.com/sm0svx/svxlink-sounds-en_US-heather/releases/download/19.09/svxlink-sounds-en_US-heather-16k-19.09.tar.bz2 https://github.com/sm0svx/svxlink-sounds-en_US-heather/releases/download/19.09/svxlink-sounds-en_US-heather-16k-19.09.tar.bz2

sudo tar xvjf svxlink-sounds-en_US-heather-16k-19.09.tar.bz2

sudo ln -s en_US-heather-16k en_US



2-3] USB Sound Card 확인

USB 장치 확인 후 USB sound card 번호 확인

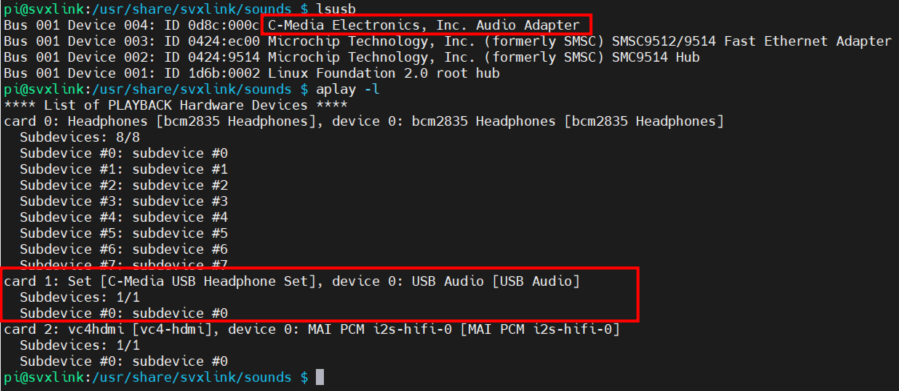

lsusb

aplay -l

위 화면을 보면 USB sound card는 1번으로 할당되어 있습니다

sudo nano /usr/share/alsa/alsa.conf

한 후 아래와 같이 0 -> 1로 수정

default.ctl.card 1
default.pcm.card 1

Ctrl-X -> Y -> Enter 저장



2-4] svxlink.conf 설정

아래 화면의 붉은 박스 부분 본인에 맞게 설정하세요



sudo cp /etc/svxlink/svxlink.conf /etc/svxlink/svxlink.conf.bu

sudo nano /etc/svxlink/svxlink.conf



[GLOBAL]

CARD_CHANNELS=1



[SimplexLogic]

- RX=Rx1을 NONE 로 수정

- CALLSIGN=자신의 EchoLink Link CallSign 입력 (콜싸인이 아닌 링크 콜싸인입니다)
- Link Callsign은 echolink.org에서 신청하셔야 합니다

- DEFAULT LANG=en_US

[Rx1]

AUDIO DEV=alsa:plughw:0을 1로 수정 ( 2-3] USB Sound Card 확인에서 1번이었음 )

[Tx1]

AUDIO DEV=alsa:plughw:0을 1로 수정 ( 2-3] USB Sound Card 확인에서 1번이었음 )





2-5] ModuleEchoLink.conf 설정

아래 화면의 붉은 박스 부분 본인에 맞게 설정하세요



sudo nano /etc/svxlink/svxlink.d/ModuleEchoLink.conf

- ALLOW IP= 192.168.0.1/24 (SvxLink IP가 192.168.0.7 일 경우)

- CALLSIGN=DS5QDR-L
- PASSWORD=xxxxxx          <--- echolink.org에서 Link 콜싸인 신청했던 비밀번호 입력
- SYSOPNAME=DS5QDR Heonmin Lee
- LOCATION=[SVXLink] Gimhae, Korea

- MAX_QSOS=10                   <--- 동시 연결 Station 수
- MAX_CONNECTIONS=11
- LINK_IDLE_TIMEOUT=0     <--- 기본 300이면 300초 교신 없으면 끊어짐, 0 지속 연결

Ctrl-X -> Y -> Enter 저장



만약 SVXlink가 시작 시 특정 Echolink Node와 자동 연결하고 싶나면

AUTOCON_ECHOLINK_ID=9999    <--- 자동 연결하고 싶은 Node No 입력

AUTOCON_TIME=1200                    <--- 자동 연결 시간 설정 (초)

로 설정하면 됩니다



2-6] 재부팅

sudo reboot



2-7] 작동 여부 확인

sudo -u svxlink svxlink

아래와 같은 화면이 나오고

* # 을 순서데로 입력하면 영문으로 작동 상태 메세지가 스피커를 통해 들립니다

Ctrl-C 를 눌러 빠져 나옵니다



2-8] SvxLink start

sudo systemctl start svxlink

이제 SvxLink가 정상 작동 됩니다



2-9] 부팅 후 svxlink 시작 지연 설정

sudo nano /lib/systemd/system/svxlink.service

[Unit]
Description=SvxLink repeater control software
Documentation=man:svxlink(1)
Requires=svxlink_gpio_setup.service
After=network.online.target remote-fs.target time.target
After=svxlink_gpio_setup.service

[Service]
EnvironmentFile=/etc/default/svxlink
PIDFile=/run/svxlink.pid
ExecStartPre=/bin/sleep 30
ExecStartPre=-/bin/touch /var/log/svxlink
ExecStartPre=-/bin/chown $RUNASUSER /var/log/svxlink
ExecStart=/bin/sh -c ‘/usr/bin/svxlink –logfile=/var/log/svxlink –config=$CFG$
ExecReload=/bin/kill -s HUP $MAINPID
Restart=on-failure
TimeoutStartSec=60
#WatchdogSec=
#NotifyAccess=main
LimitCORE=infinity
WorkingDirectory=/etc/svxlink

[Install]
WantedBy=multi-user.target



저장 후 재부팅 하세요

sudo reboot





[참고] 재부팅 후 aplay -l 했을 경우 USB Soundcard가 1번이 아닌 다른 번호로 변경 시

sudo nano /boot/config.txt 한 후

# dtoverlay=vc4-kms-v3d            <---- Comment 처리하세요 (hdmi audio 비활성화)





3단계] SvxLink Simple Dashboard 설치

아래 명령어를 순서데로 입력하세요



3-1] Apache 설치

sudo apt-get install apache2 -y
sudo systemctl status apache2



3-2] PHP 설치

debian 10 일 경우 아래 명령어 한개 실행
sudo apt-get -y install git build-essential php libapache2-mod-php php7.3-mbstring



debian 11 bullseye일 경우

sudo apt update
sudo apt install -y lsb-release ca-certificates apt-transport-https software-properties-common gnupg2
echo "deb https://packages.sury.org/php/ $(lsb_release -sc) main" | sudo tee /etc/apt/sources.list.d/sury-php.list
curl -fsSL  https://packages.sury.org/php/apt.gpg| sudo gpg --dearmor -o /etc/apt/trusted.gpg.d/sury-keyring.gpg
sudo apt update
sudo apt install php8.1 -y



설치 후 PHP version 확인

php -v

debian 11 bullseye 의 경우





3-3] Simple Dashboard 설치

아래 명령어를 하나씩 실행하세요

sudo apt install git -y

sudo git clone https://github.com/kc1awv/SvxLink-Dashboard.git
cd SvxLink-Dashboard
sudo cp -r * /var/www/html/
cd /var/www/html/
sudo rm index.html



3-4] 웹 브라우즈에서 SvxLink Dashboard 실행

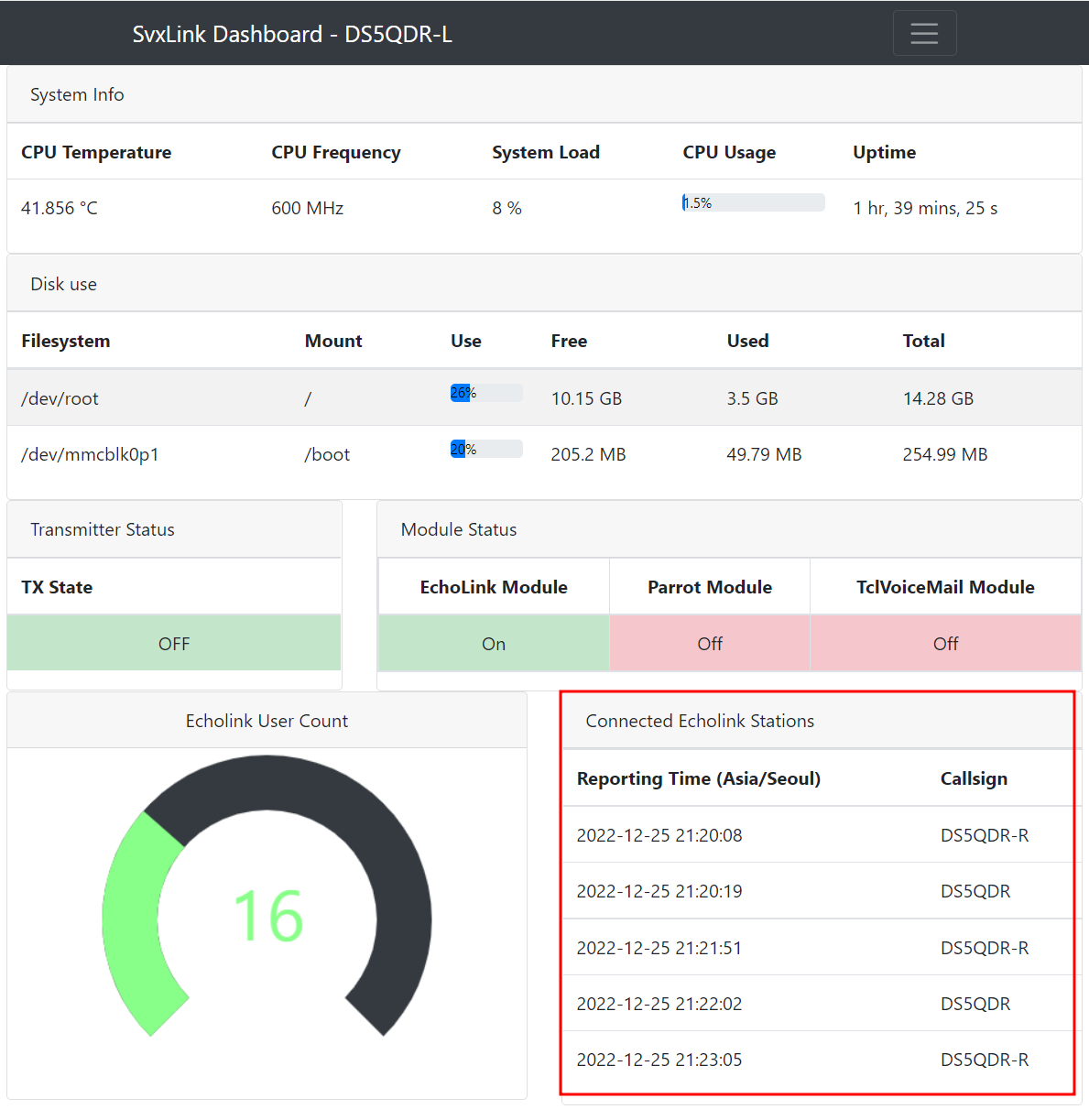

192.168.0.7/index.php 입력 후 엔터 하면 아래와 같은 Dashboard 가 뜹니다

login 날짜 변경 방법

sudo nano /var/www/html/config/config.php
   date_default_timezone_set('America/New_York");

   define("TIMEZONE", "America/New_York");

   를

   date_default_timezone_set('Asia/Seoul');

   define("TIMEZONE", "Asia/Seoul");

    로 변경하면 됨



4단계] Port Forward

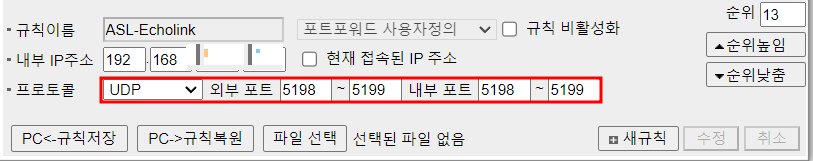

4-1] ipTime에 Port Forward 설정

두가지 해야 합니다



4-2] 설정 끝



수고 하셨습니다





5단계] GPIO를 이용한 PTT 설정 방법 (Analog 무전기와 SVXLink 연결)

Debian 11 Bullseye에서는 gpio readall 명령어가 실행되지 않는다

이를 해결하기 위해 gpio module 설치 과정을 정리하여 공유합니다

sudo git clone https://github.com/WiringPi/WiringPi

cd WiringPi/

sudo ./build

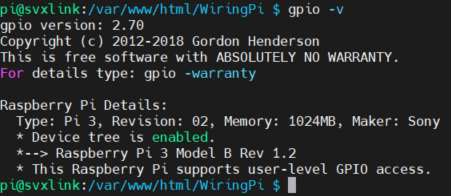

gpio -v

gpio readall



[출처 : http://www.lyonscomputer.com.au/Echolink/svxlink/svxlink.html]

VK4PK - Echolink - SVXLink Server

GPIO Configuration

sudo gpasswd -a svxlink gpio                    # permissions
sudo systemctl stop svxlink                       # stop svxlink
sudo systemctl stop svxlink_gpio_setup  # stop gpio setup

sudo nano /etc/svxlink/gpio.conf
# configure gpio4 for PTT
# comment the three rows for GPIO_USER, GPIO_GROUP and GPIO_MODE.
#
# Space separated list of GPIO pins that point OUT and have an
# Active HIGH state (3.3v = ON, 0v = sudo systemctl start svxlink
GPIO_OUT_HIGH="gpio4"
# User that should own the GPIO device files
# GPIO_USER="svxlink"
# Group for the GPIO device files
# GPIO_GROUP="daemon"
# File access mode for the GPIO device files
# GPIO_MODE="0664"

sudo nano /etc/svxlink/svxlink.conf
[Tx1]
PTT_TYPE=GPIO
PTT_PIN=gpio4
sudo systemctl start svxlink

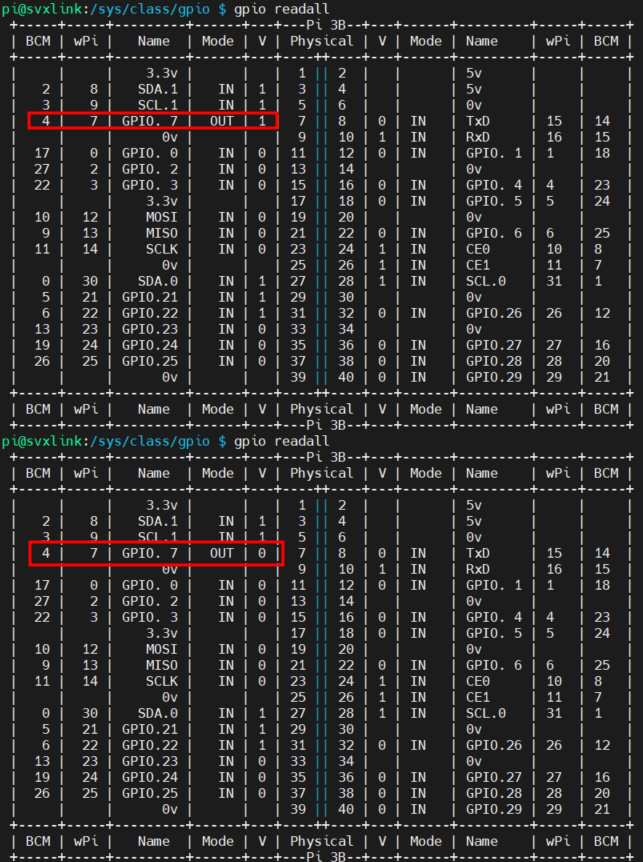

위와 같이 수정 후 Tx ON/Off 시 GPIO4 가 High/Low가 됩니다

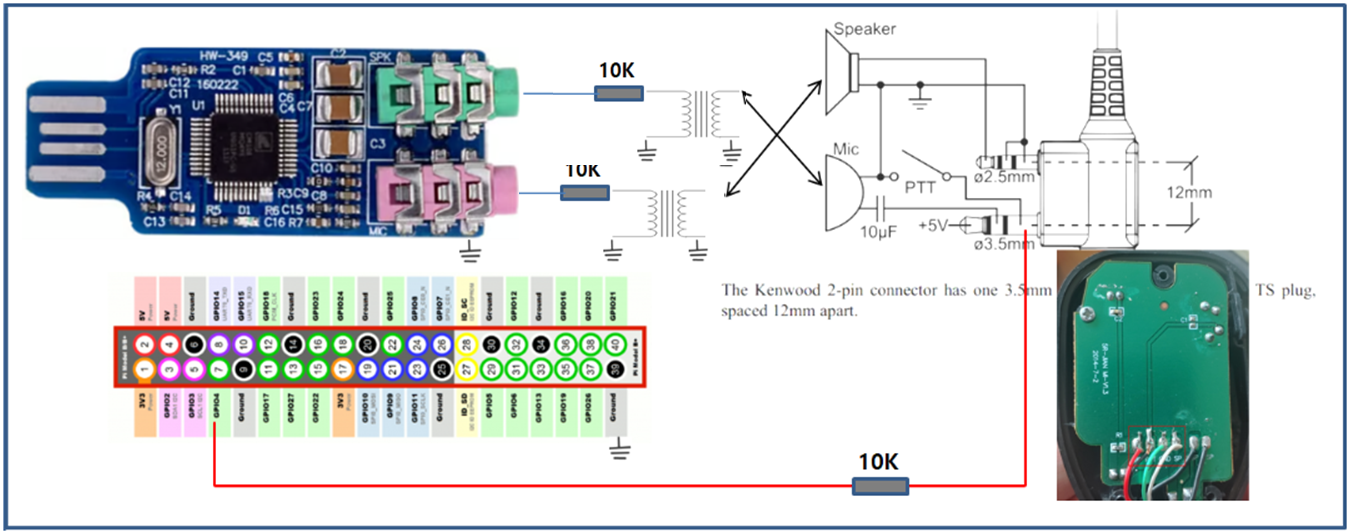

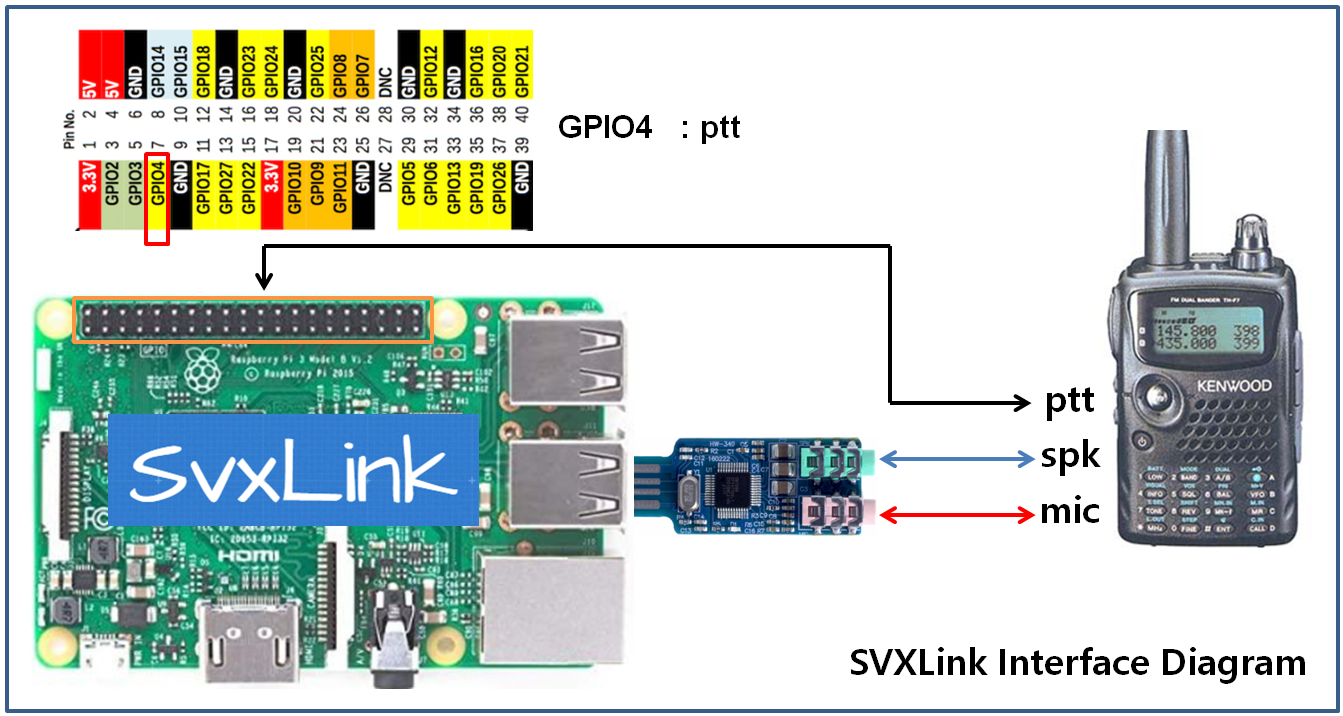

아날로그 무전기 인터페이스

아래 회로도는 예시로 제공합니다. (전기/전자 전공이 아니라 ...)

Baofeng 과 Kenwood 무전기는 동일한 사양을 가지로 있습니다

저는 Baofeng UV-82, Kenwood TH-F7 두가지 모델로 테스트 하였습니다

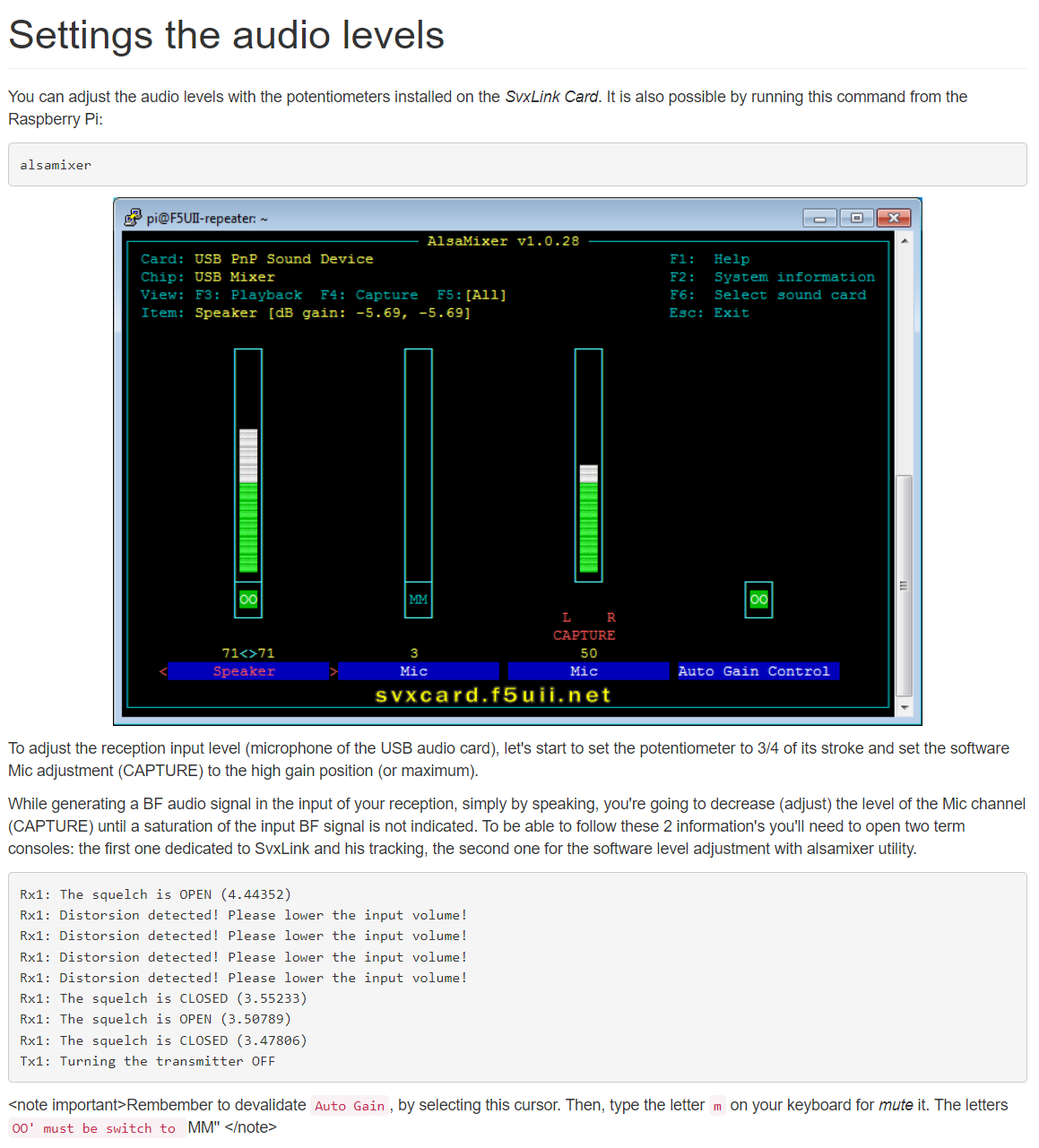

[참고] http://svxcard.f5uii.net/doku.php?id=en:reglages







위 예시 이외 인터페이스 부분은 아래 내용 참고하시기 바랍니다

별도 아날로그 무전기와 연결하고 싶으면 아래와 같은 Stereo Audio Isolator 를 이용하시고

https://ko.aliexpress.com/item/4001125214907.html?spm=a2g0o.productlist.0.0.223a763bon2ScI&algo_pvid=8551444d-355e-4ece-a21e-5963543ec56d&algo_exp_id=8551444d-355e-4ece-a21e-5963543ec56d-9&pdp_ext_f=%7B%22sku_id%22%3A%2210000014627703094%22%7D&pdp_npi=2%40dis%21KRW%21%212211.0%21%21%211712.0%21%21%402101e9d116572836067905080e9d58%2110000014627703094%21sea

2211.0₩ 5% OFF|스테레오 오디오 아이솔레이터, 일반 접지 억제 간섭, 소음 차단 모듈, 트랜스포머

RaspberryPi의 GPIO 설정하시면 PTT 만들 수 있습니다

sudo nano /etc/svxlink/gpio.conf

참고하시고 PTT Interface 설정 하시면 됩니다

Download svxlink-tetra.pdf

0.35MB

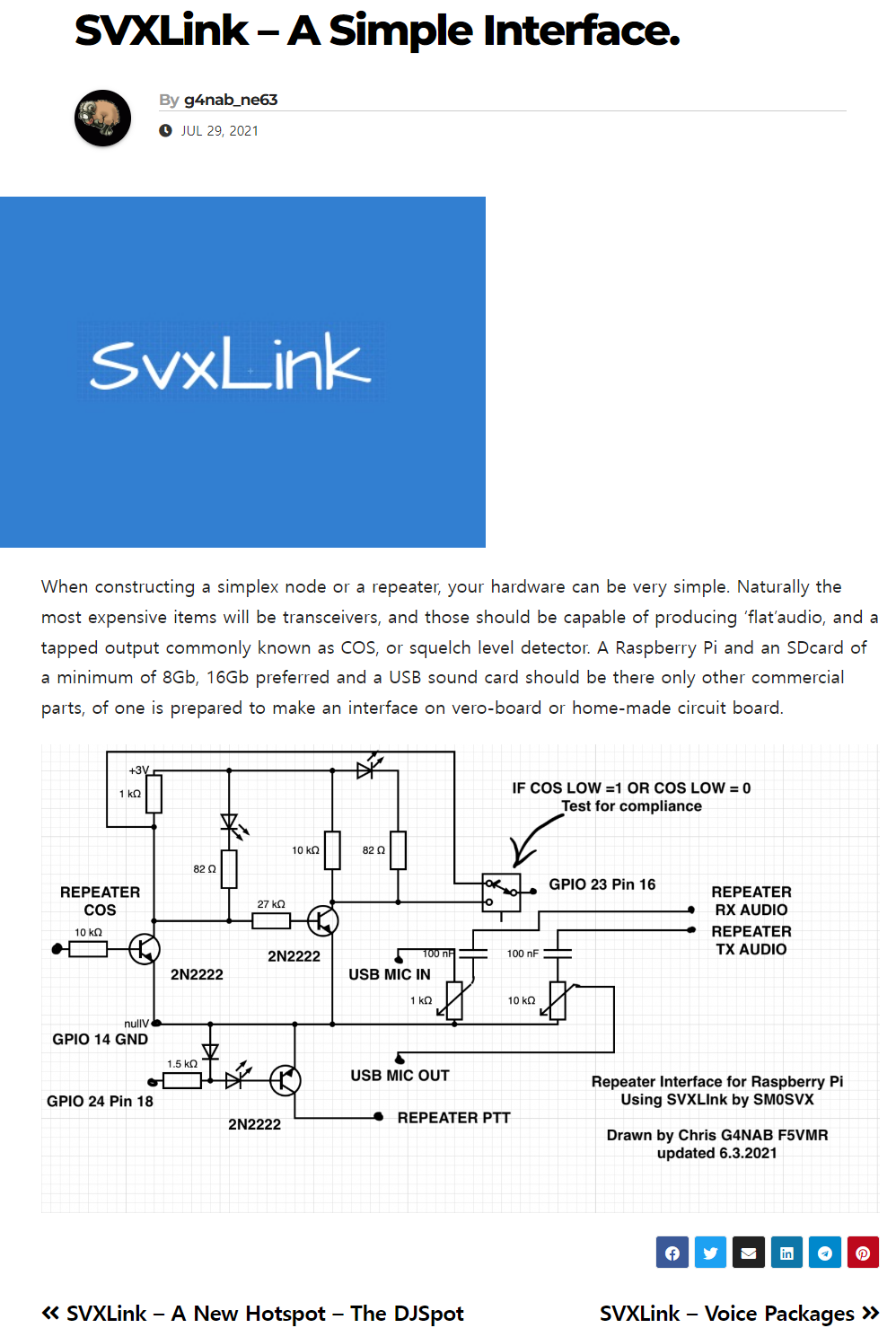

https://g4nab.co.uk/?p=2296

SVXLink – A Simple Interface. – G4NAB

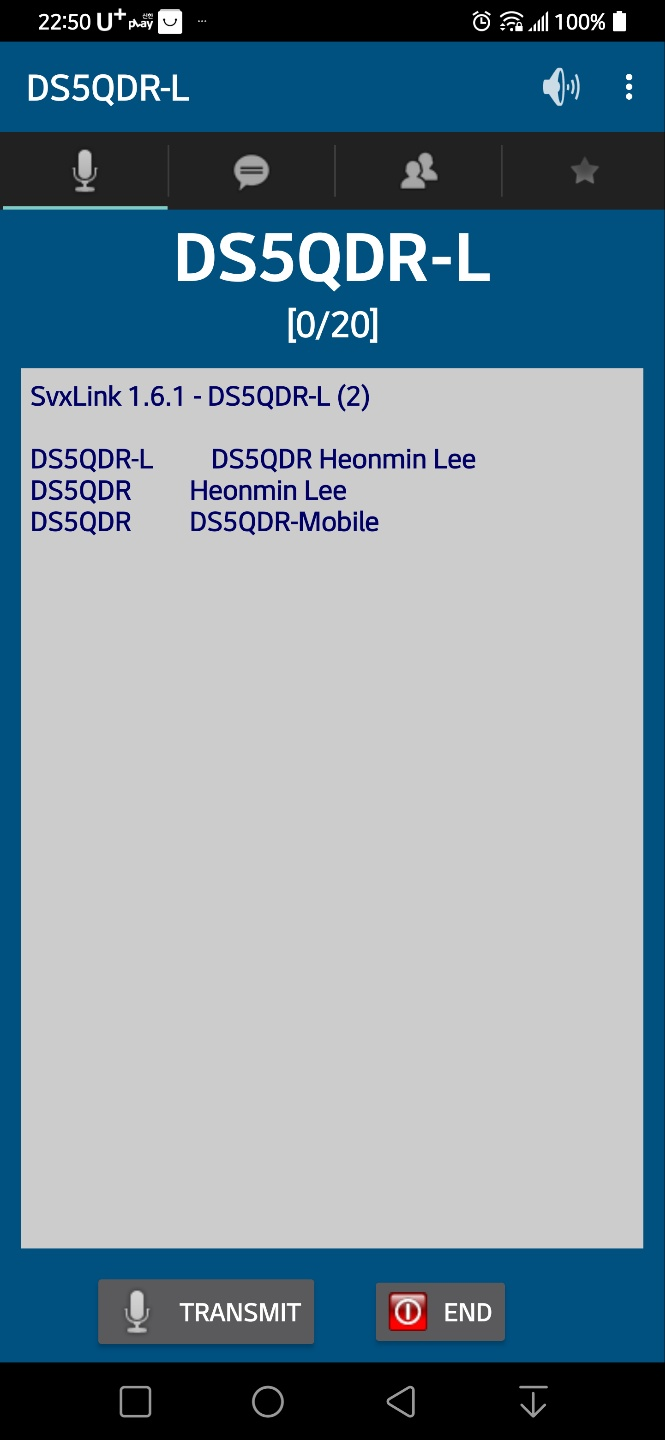

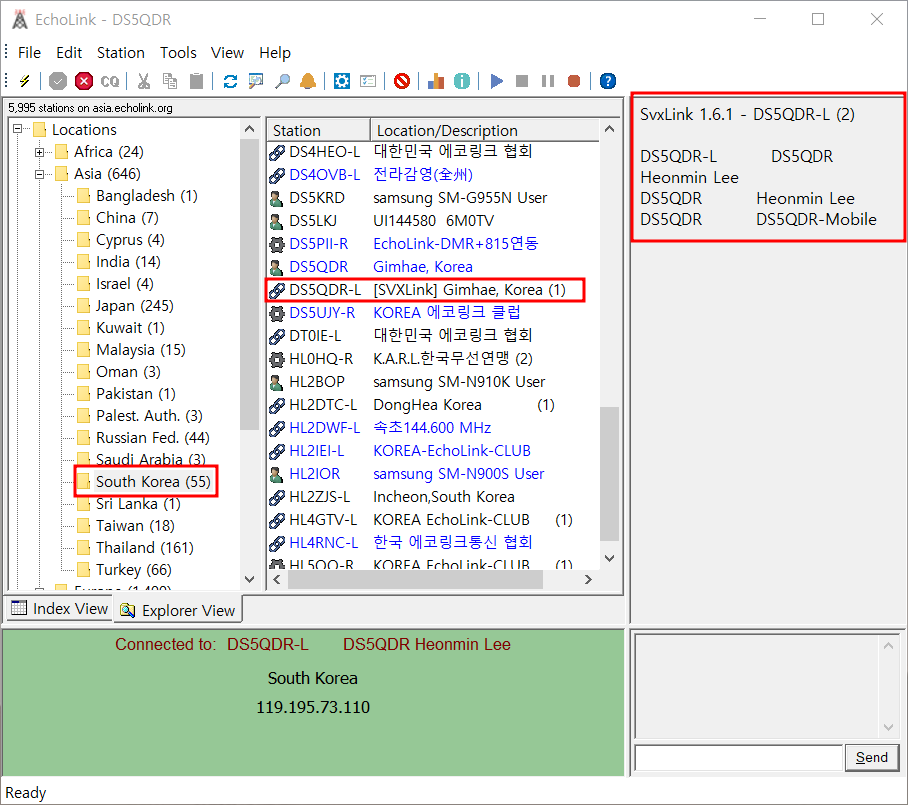

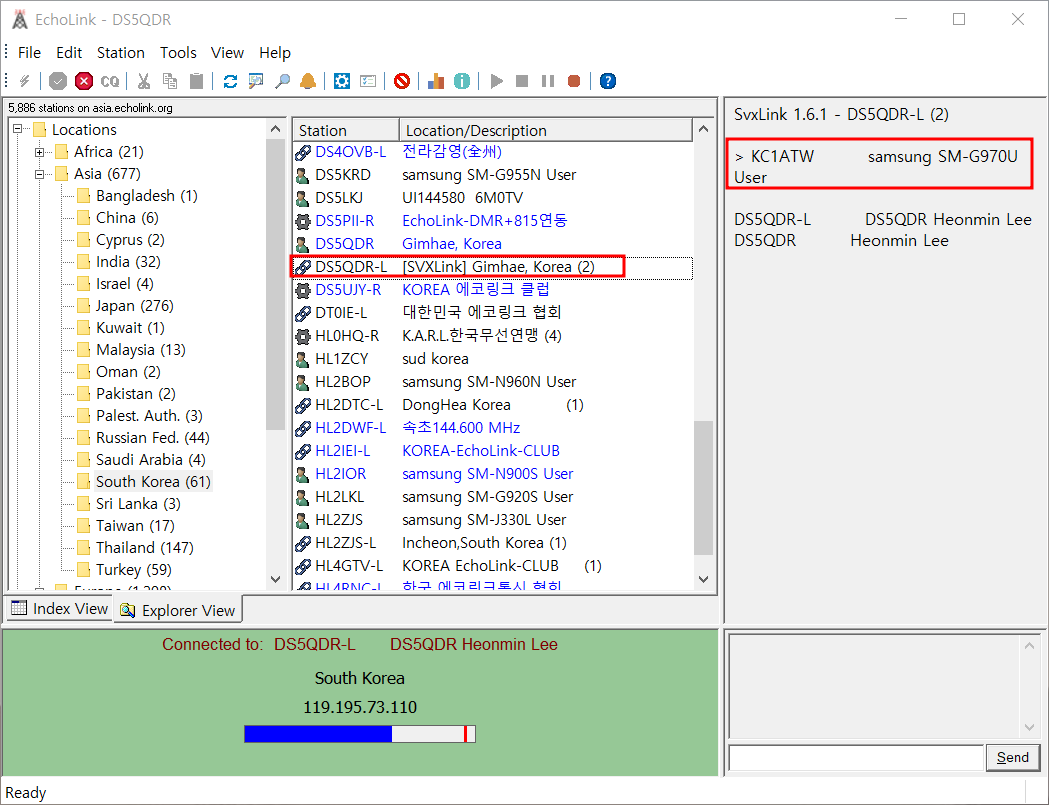

접속 교신 화면





참고 사이트 목록

http://pakhams.com/index.php?option=com_content&view=article&id=178:pi3echolink&catid=45:misc&Itemid=158

http://np2wj.com/echolink-node-on-raspberry-pi-using-svxlink-part-1/

https://github.com/ZR6LSD/SvxLink

https://github.com/kc1awv/SvxLink-Dashboard







참고자료
SVXLink on OrangePi 의 DashBoard 관련

https://github.com/yo6nam/RoLinkX-Dashboard?fbclid=IwAR3n60UgfxVuDAwbXczwcxb6DIEU8nBlHCt97H2jPDzgZxeAgtxekL3EuFA

GitHub - yo6nam/RoLinkX-Dashboard: Web dashboard for OrangePi Zero & SVXLink (RoLink) and SA818 radio module







DS5QDR 73!
