2023-02-27 DV Lab : GSV3000 수리記

증상 : 13.8V 전원 메터가 흔들렸고 Overload LED 가 켜짐

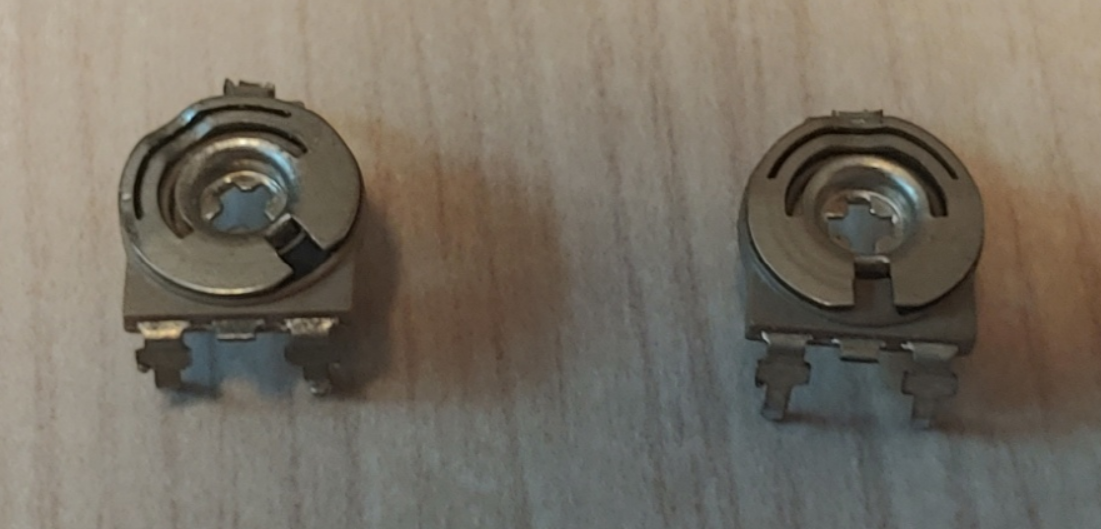

교체 수리 : 아래 도면 상 RV2 50K 반고정 저항 이상이 있어 교체함

전압 조정 : 50K 반고정 저항 교체 후 RV1 조정하여 13.8V 설정하였습니다



각 반고정 가변저항의 기능은 아래와 같습니다

- RV1   5K : 0 ~ 15V 전압 조절
- RV2 50K : 전류 제한 설정
- RV3   2K : 전류 메터 교정
- RV4 10K : 전압 메터 교정

- VR1 10K : 전면부 전압조정 Knob

이 외에도

- 브릿지 다이오드 교체하였고

- 메인 판넬 VR1 10도 교체했다가 원 VR로 다시 붙임



부품 리스트

- 50K 반고정 https://www.coupang.com/vp/products/6107703538?vendorItemId=78765961274&sourceType=MyCoupang_my_orders_list_product_title&isAddedCart=

가변저항50k움(503) 반고정저항50k옴 HY05가변저항50k옴 가변저항2357 반고정저항2357 0.5W Trimmer Potentiom

- 브릿지 다이오드 https://www.coupang.com/vp/products/2295037300?vendorItemId=71935343784&sourceType=MyCoupang_my_orders_list_product_title&isAddedCart=

브릿지다이오드 KBPC2506 KBPC3510 KBPC5010 35A 25A 정류기

- 10K VR https://www.coupang.com/vp/products/5763962629?vendorItemId=77054047414&sourceType=MyCoupang_my_orders_list_product_title

아두이노 10K Ohm 가변 저항 가변 저항기(Potentiometer) 모델 WH148 Nut Washer 포함 0.1%의 비밀



이상입니다

원인을 몰라 이것 저것 교환 했는데 세번째 성공했습니다

diamond_gsv3000_schem.pdf

0.90MB



DS5QDR 73!
