2023-09-07 DVSwitch : Mobile 과 USRP Client 송수신 음량 조정 방법

DVSwitch Mobile 사용자의 경우 송/수신 음량 조정을 잘못하여

- 송신 음량이 너무 크거나 작은 경우

- 수신 음량이 너무 크거나 작은 경우

가 있습니다



그래서 그 조정 방법을 아래와 같이 공유 합니다

DVSwitch  최적값

TX Gain (송신 음량)

DMR     : 0.25 ~ 0.35

DSTAR : 1.60 ~ 2.00

Rx Gain (수신 음량)
DMR, DSTAR : 4.0



[DVSwitch Mobile 사용하는 경우]

1. 아래 화면에서 * 를 길게 눌리세요



2. AUDIO GAIN Setup 클릭



3. TX Gain Setup 클릭



4-1. DMR TXGain <0.30> 으로 맞추세요    ( 0.25 ~ 0.35 범위 내에서 설정 )

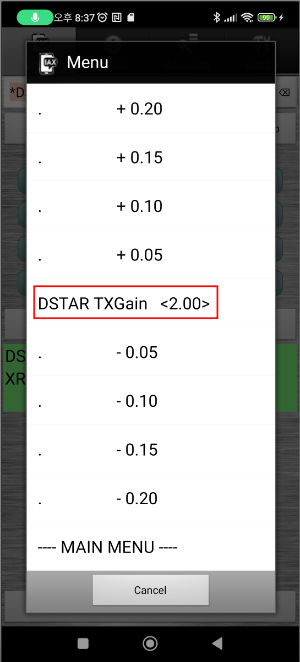

4-2. DSTAR TXGain >2.0>    ( 1.60 ~ 2.00 범위 내에서 설정 )

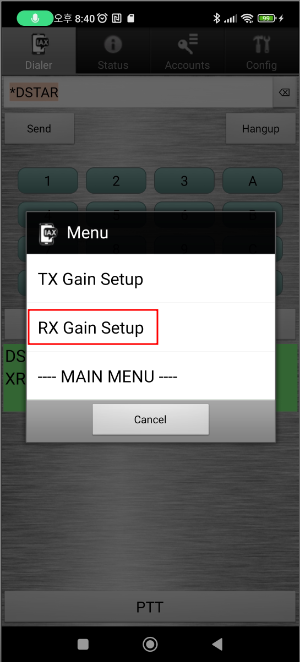

5. 위 3번 화면에서 RX Gain Setup 클릭

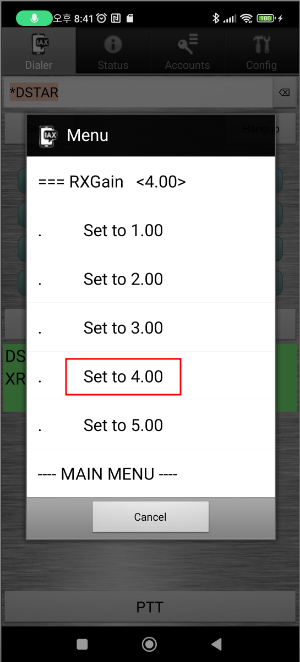

6. Set to 4.00 선택



7. --- MAIN MEMU --- 를 눌러 메인 화면으로 돌아가고 상단에 있는 Accounts 클릭



8. USRP 앞 녹색 체크 표시 가 있는 USRP 클릭

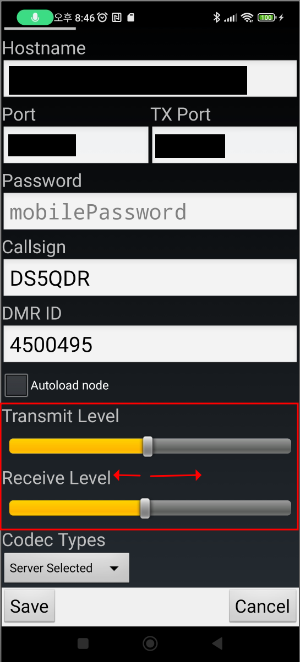

9. 아래 화면에 있는
    Transmit Level (송신 음량)

    Receive Level (수신 음량)
    을 50% 위치 (중간 위치) 에 맞추면 대부분의 휴대폰은 적당한 음량을 송수신 할 수 있습니다

    소리가 작으면 우측으로 조금 이동

    크면 좌측으로 조정 하세요

    조정이 끝나면 아래 Save 버튼을 누르세요



10. 송신음량 테스트 (Vu Meter Test)

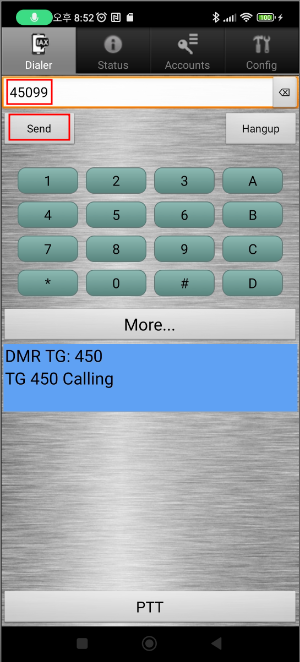

10-1. 입력창에 45099 를 입력하고 Send 클릭

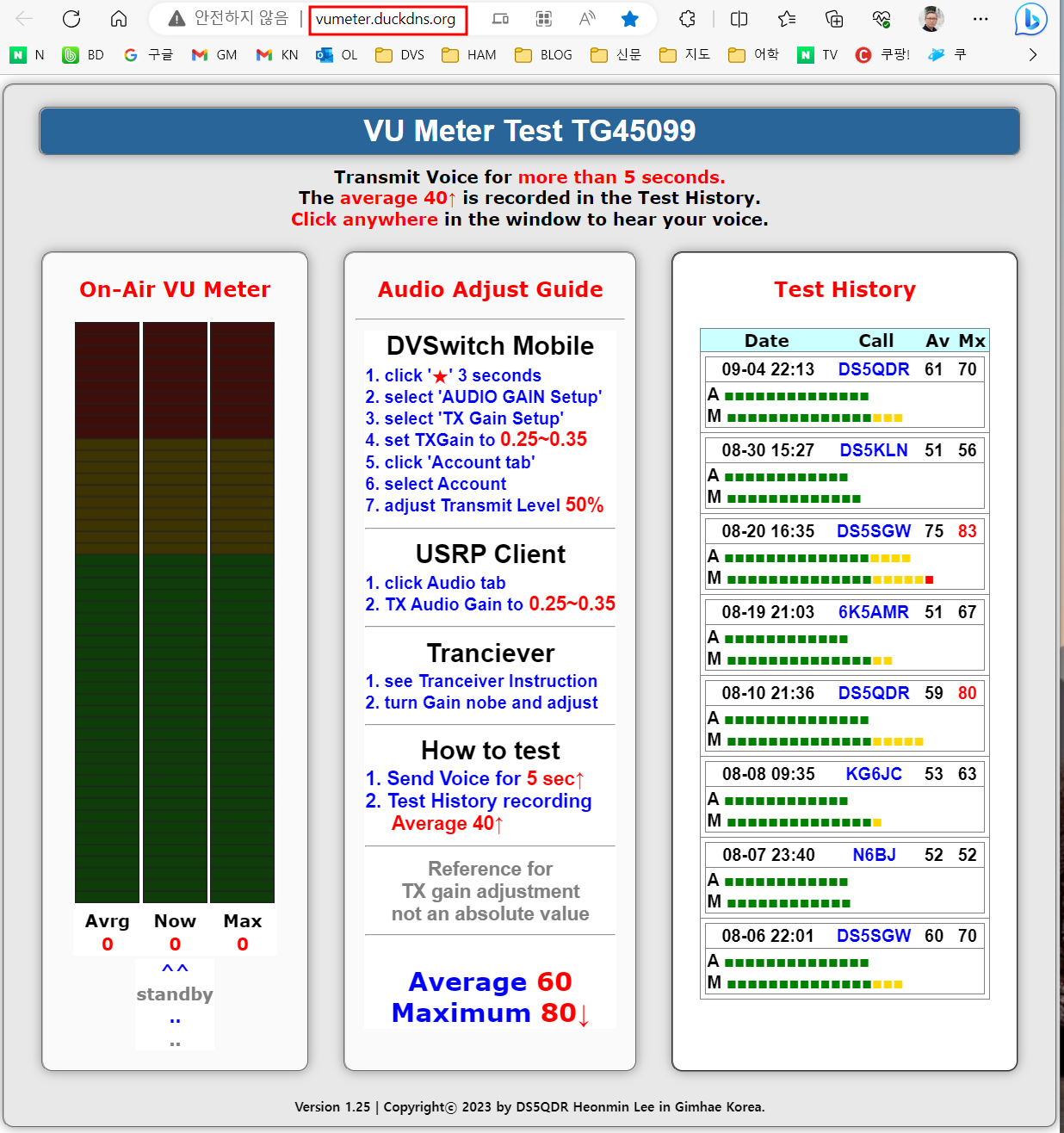

10-2. PC나 다른 기기 (휴대폰, 타블렛) 에서 아래 주소를 웹브라우즈를 열어 입력하세요

http://vumeter.duckdns.org/



10-3. DVSwitch Mobile에서 송신을 하면 아래와 같이 Vu Meter 가 작동합니다

      - 5초 이상 송신하세요

      - 평균 60, 최대 80 이하로 맞추면 가장 좋습니다.



11. USRP Client 의 경우

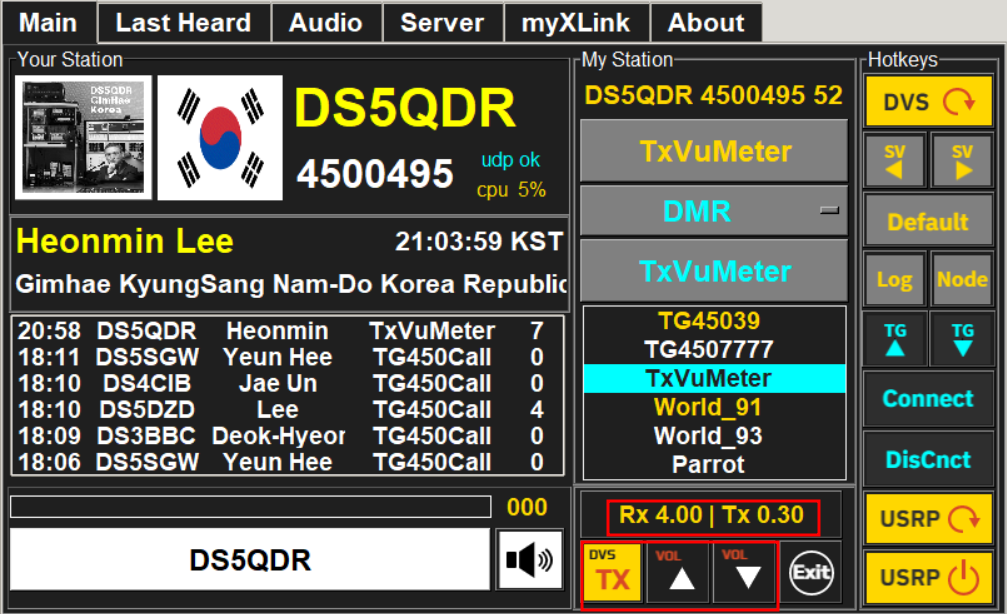

11-1. Audio Gain 버튼을 클릭하세요



11-2. Rx 4.00 | Tx 0.30 이 표시됩니다

         TX 혹은 RX 를 선택하고 상하 화살표 ▲ | ▼ 버튼을 이용 Rx 4.00 혹은 Tx0.30 (0.25 ~ 0.35 범위) 로 맞추세요

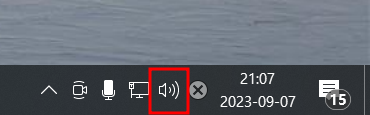

11-3. 윈도우 화면 우측 하단에 스피커 표시 우클릭

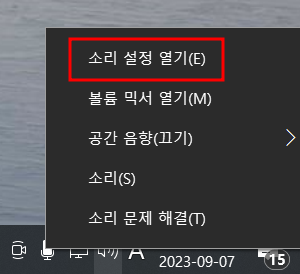

11-4. 소리 설정 열기 클릭

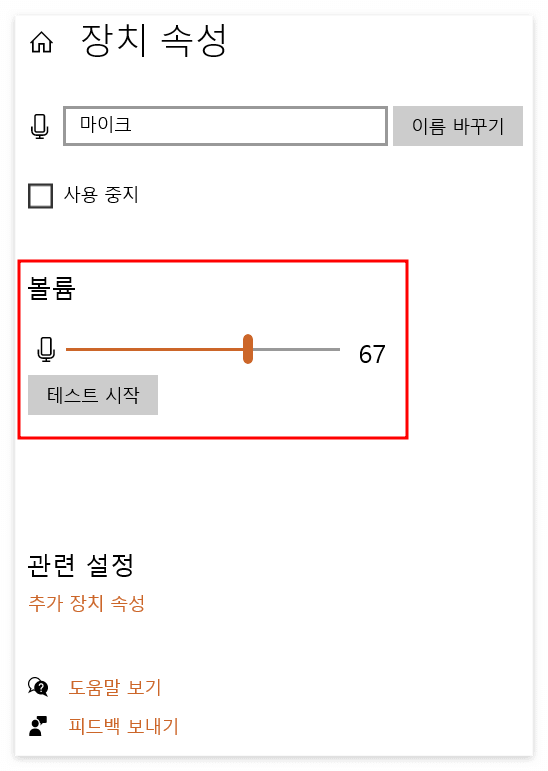

11-5. 장치 속성 클릭



11-6. 볼륨 조정을 하세요

       - 50 ~ 70 사이 조정하세요

       - 80 이상으로 조정하면 음이 깨끗하게 송신이 안되는 경우가 있습니다



이상입니다.



DS5QDR 73!
