2023-10-22 M17 : 동향과 Reflector M17-QDR 만들기

아직 친숙하지는 않지만 DV 통신의 새로운 Mode 중 하나인 M17에 대한 설명과

M17-QDR Reflector 테스트 내용을 공유 드립니다.



M17 공식 사이트는 아래와 같습니다.

https://m17project.org/

Home | M17 Project



M17 관련 국내 활동은

- 지난 2020년 10월 18일 HL5KY OM님께서 한국 D-Star User Group 카페에 처음 소개가 있었고

https://cafe.daum.net/d-star/b2UR/38

새로운 DV모드 M17



- HL1RR OM님께서 M17-KOR Reflector를 만들었셨고 국내 OM님들이 접속할 수 있게 하셨습니다. (2020년)
   (최근 Dashboard 작동 안됨)

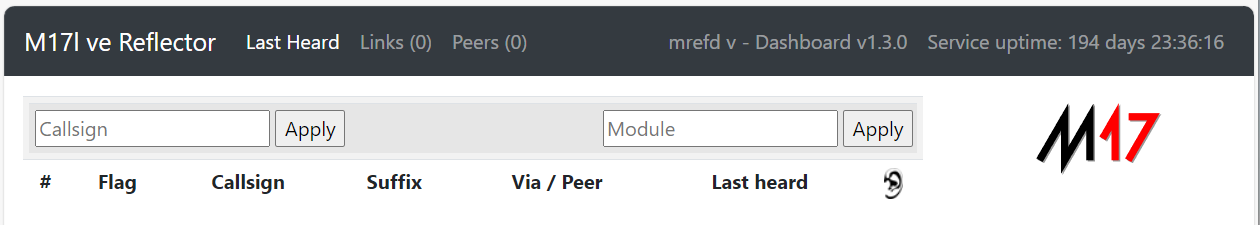

https://m17-kor.dvham.com/

M17l ve Reflector Dashboard

- 저를 비롯한 몇몇 OM님께서 mvoice나 droidstar를 통해 교신 테스트를 하였다.



그리고 한동안 뜸하였는데



- 지난 2023년 10월 10일 HL5JCV 오소영 OM님께서
   M17 Analog Hotspot에 관한 내용을 한국 DMR / C4FM 대화방에 소개를 하셨습니다.



저도 관심은 있었으나 잊고 있었는데 HL5JCV OM님께서 올린 글을 보았고

또 HL5JVF OM님께서 전화주셔서 새로운 DV통신 모드에 대한 관심을 보여셔서

M17 Reflector 를 만들어 테스트 해보자고 생각하고 M17 공부를 시작하였습니다.







아래 내용은 M17 Reflector 만드는 방법에 대한 간단한 설명입니다.

기본적으로 아래 순서대로 설치하면 됩니다



사용 O/S 와 Open Source :

- Respberry Pi 용 Debian 12 32Bit Bookworm
- GitHub

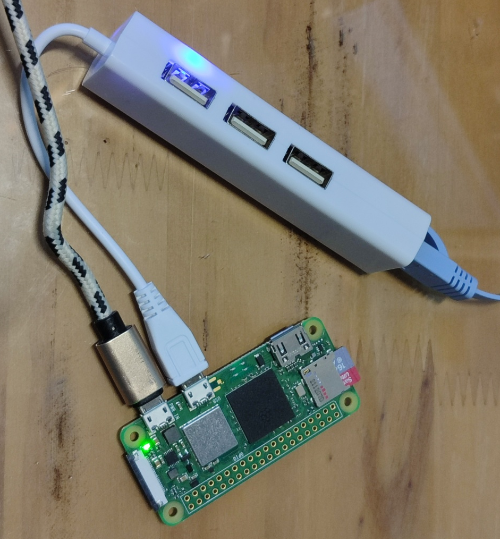

사용 H/W :

- Raspberry Pi Zero 2W               27,500원 (국내 부품 사이트)

- 16G MicroSD Card                       4,000원 (국내 쇼핑몰)

- 5V 1.8A 전원                                         0원 (휴대폰 충전기 사용함)

- Micro 5 Pin USB Hub                   3,500원 (AliExpress)







1단계] Raspberry Pi Imager 를 통해 32bit Debian Bookworm 설치





2단계] M17 Reflector 설치 (아래 사이트 가이드에 따라 설치하면 됩니다)

https://github.com/n7tae/mrefd

GitHub - n7tae/mrefd: An M17 Reflector



3단계] Dashboard 설치

M17 최신버젼용 Dashboard는 GO 언어로 작성하였기에 GO 를 먼저 설치해야 합니다.



3-1] GO 설치

아래 사이트로 가서 Linux 설명에 따라 설치하면 됩니다

https://go.dev/doc/install

Download and install - The Go Programming Language



3-2] GO Dashboard 설치

아래 사이트로 가서 설명에 따라 설치하면 됩니다.

https://github.com/kc1awv/gomrefdash

GitHub - kc1awv/gomrefdash: mrefd Dashboard in Go





4단계] 운영

정상적으로 설치가 되면 Dashboard가 아래와 같이 접속할 수 있습니다.

http://m17-qdr.duckdns.org:3000/#/



4-1] 정상 작동 여부 테스트 (Droidstar 사용)

정상적으로 잘 작동합니다.

- M17-QDR C Module에서 Reflector에서 테스트 하였습니다

- 참고로 A ~ Z 까지 26개 Module을 지원합니다
- 음질은 DMR 수준으로 생각하시면 됩니다.





4-2] CrossLink 테스트

- M17과 다른 DV Mode간 CrossLink는 여러가지 방법이 있습니다.

- XLX보다 진화한 URFD 를 이용하는 방법 (Universal, Multi-protocol Digital Voice Reflector)
  https://github.com/n7tae/urfd

GitHub - n7tae/urfd: A Universal Reflector with M17, a superset of XLX.

- USRP2M17 을 이용하는 방법 (MMDVM_CM에 있는 USRP2M17 사용)

  https://github.com/juribeparada/MMDVM_CM

GitHub - juribeparada/MMDVM_CM: Cross-mode conversion tools for MMDVM software

- 기타

등이 있는데 USRP2M17을 이용하여 먼저 설치 테스트 하였습니다



4-3] USRP2M17 테스트 방법

- USRP2M17 컴파일하고 USRP2M17.ini 파일을 자신에 맞게 설정

- Droidstar ---> M17-QDR ---> USRP2M17 ---> ASL ---> EchoLink ---> SVXLink --->  Analog 무전기 순으로 연결

- 정상 작동 잘 되었습니다

- 상세 설정은 아래 사이트 참고하세요

https://wiki.m17project.org/usrp2m17_bridge

USRP2M17 Bridge



4-4] URFD 를 이용한 테스트

- AMBE Vocoder (DVSI-3003 혹은 DVSI-3000 devices for AMBE vocoding) 가 있어야

- Transcoding이 가능한데 (음성 CrossLink 교신)

- URFD 설치만 하였고 음성 Transcode는 하지 못했습니다

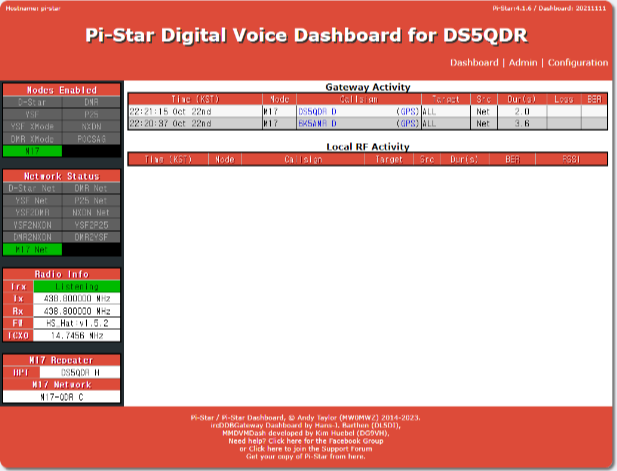

4-5] Pi-Star M17 Mode 활성화 방법

https://ds5qdr-dv.tistory.com/479

2023-10-22 Pi-Star : 기존 Pi-Star에 M17 Mode 추가 방법



4-6] CrossLink Test 동영상







이상입니다.



참고로  (2023.10.22일 기준)

- 전세계는 36개국 169개 Reflector가 작동중이며

- 국내 M17 Reflector는 3개가 있고 Dashboard는 M17-QDR만 정상 운영됩니다.

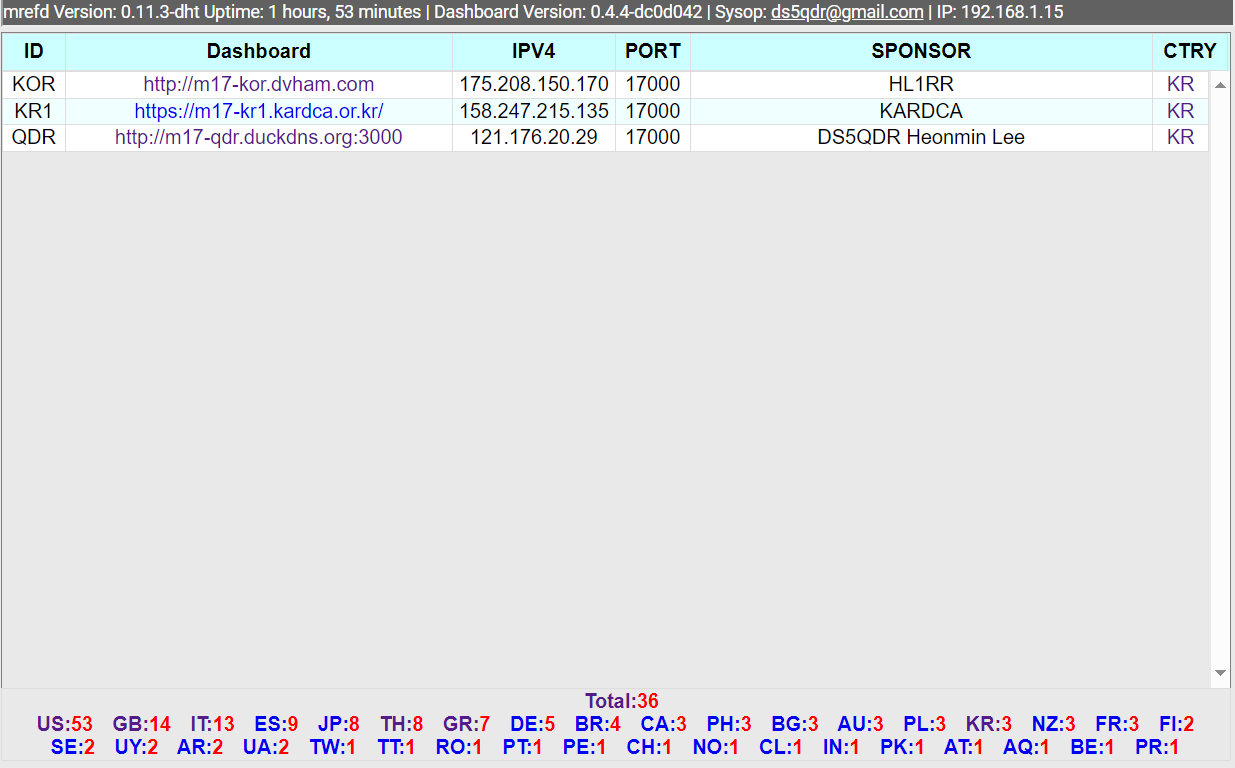

M17 Reflector 실시간 현황은 아래 사이트에서 확인 가능합니다.

https://dvref.com/

DVRef | Home







국내에는 M17 사용자가 거의 없기에 테스트 차원에서 시도하였습니다.



감사합니다.





2023.10.23. 19시경 Dashboard (실시간 M17-QDR Dashboard를 보실려면 아래 Dashboard 클릭하세요)





DS5QDR 73!
