지난 2023년 10월 22일 M17-QDR Reflector를 만든 이후
https://ds5qdr-dv.tistory.com/478
2023-10-22 M17 : 동향과 Reflector M17-QDR 만들기
아직 친숙하지는 않지만 DV 통신의 새로운 Mode 중 하나인 M17에 대한 설명과 M17-QDR Reflector 테스트 내용을 공유 드립니다. M17 공식 사이트는 아래와 같습니다. https://m17project.org/ Home | M17 Project ZUM Rad
ds5qdr-dv.tistory.com
위 글에 댓글을 올린 DS3DND 김종협 OM님과 연락하게 되었고
2023년 10월 24일 M17 토론방을 만들어 HL5JCV OM님이 합류하여
Analog Gateway 개발 Task를 시작하였습니다.
M17 Analog Gateway는 태국 HS5TQA Somkiat Nakhonthai 님께서 아래와 같이 Github에 공개한 버젼입니다.
GitHub - nakhonthai/M17AnalogGateway: M17 Analog Gateway by ESP32
M17 Analog Gateway by ESP32. Contribute to nakhonthai/M17AnalogGateway development by creating an account on GitHub.
github.com
위 Analog Gateway를 간단히 설명하면
- ESP32 를 이용하여
- M17 Gateway에 연결하고
- ESP32 ADC / DAC 를 이용하여 음성 송수신 하는 프로그램입니다.
https://ds5qdr-dv.tistory.com/456
2023-07-22 DV 입문자 : 아마추어무선 모드별 사용법 강의 (대전본부)
아래 PDF 자료는 자유롭게 교육용으로 사용하셔도 됩니다. DS5QDR 73! 아래 PPT 자료는 비밀번호가 적용되어 있고 공개하지 않습니다 자료가 필요하신분은 위에 있는 PDF 파일을 사용하세요.
ds5qdr-dv.tistory.com
참고로 지난 2023년 7월 22일 대전본부에 있었던 아마추어무선 모드별 사용법 강의 시
DS1UMG 윤지선 YL님께서 ESP32로 DV 무전기 만들면 안되느냐고 질문이 있었는데
DMR용은 아니지만 M17용으로 만들은 첫 작품입니다.
위 Github 자료를 기준으로 진행 시 일부 프로그램 오류로 실행되지 않는 것을
DS3DND 김종협 OM님께서 수정하였고 Rotary Encoder 부분 외 보완하여
M17 토론방 만든지 45일만에 성공적으로 완성 하였습니다.
아직 부분적으로 보완할 부분은 있지만 지금까지 개발한 내용을 아래와 같이 공유합니다
준비물 (아래 금액은 AliExpress 검색 가격으로 수시 변동됩니다)
- ESP32-DevKitC-32 Wroom 1 개 $2.37 + $1.01 (배송비)
- 1.3 Inch Aduino OLED LCD 1 개 $1.99 + $1.03
- Max4466 Mic 1개 $0.94 + $0.57
- Rotary Encoder 1개 $0.49 + $0.92
- 반고정 저항 1개
- Push lock S/W 1개
- 콘젠서 100uF외
- 저항 10K, 1K 외
- 3.5mm Audio Jack 등
부품 가격은 1만원 전후 입니다.
DS3DND 김종협 OM님은 여러 단계를 거쳐
- Analog Gateway <---> Analog 무전기 연결
까지 하여 테스트 성공하셨습니다.
아래 동영상은 시연 테스트 영상입니다.

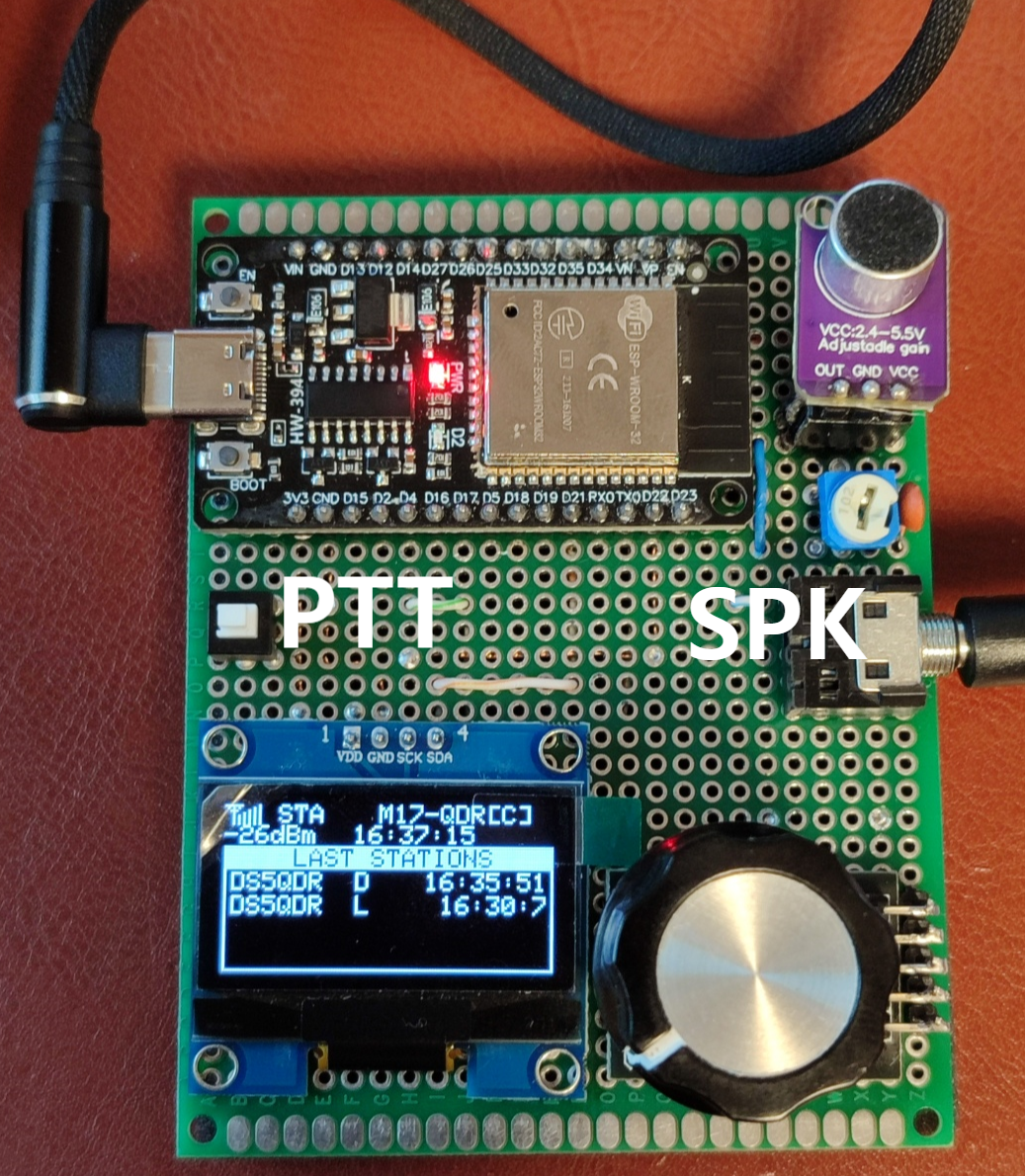

나는 마이크로 송신하고 스피커로 수신하는 간단한 회로를 구성하였습니다
테스트 동영상
이상입니다
M17 Analog Gateway 개발은 지금도 진행중이며
참여해주신 HL5JCV 오소영 OM님과 DS3DND 김종협 OM님께 감사드립니다
관련 자료는 아래와 같습니다

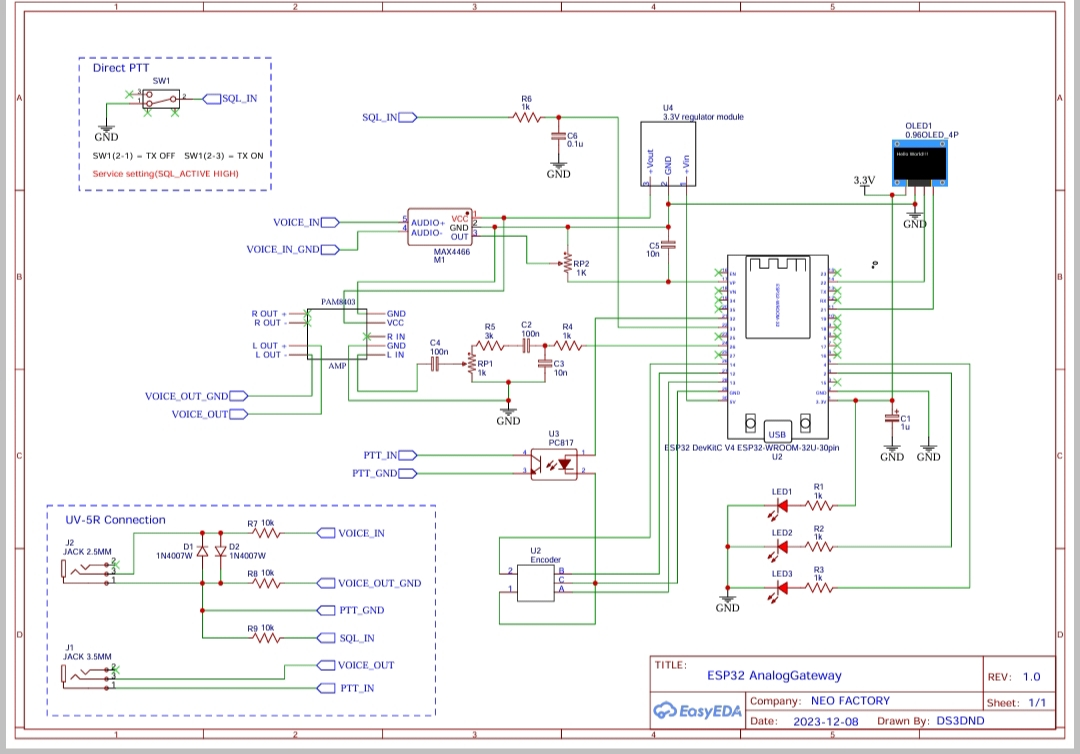

1. 회로도 (Designed by DS3DND)

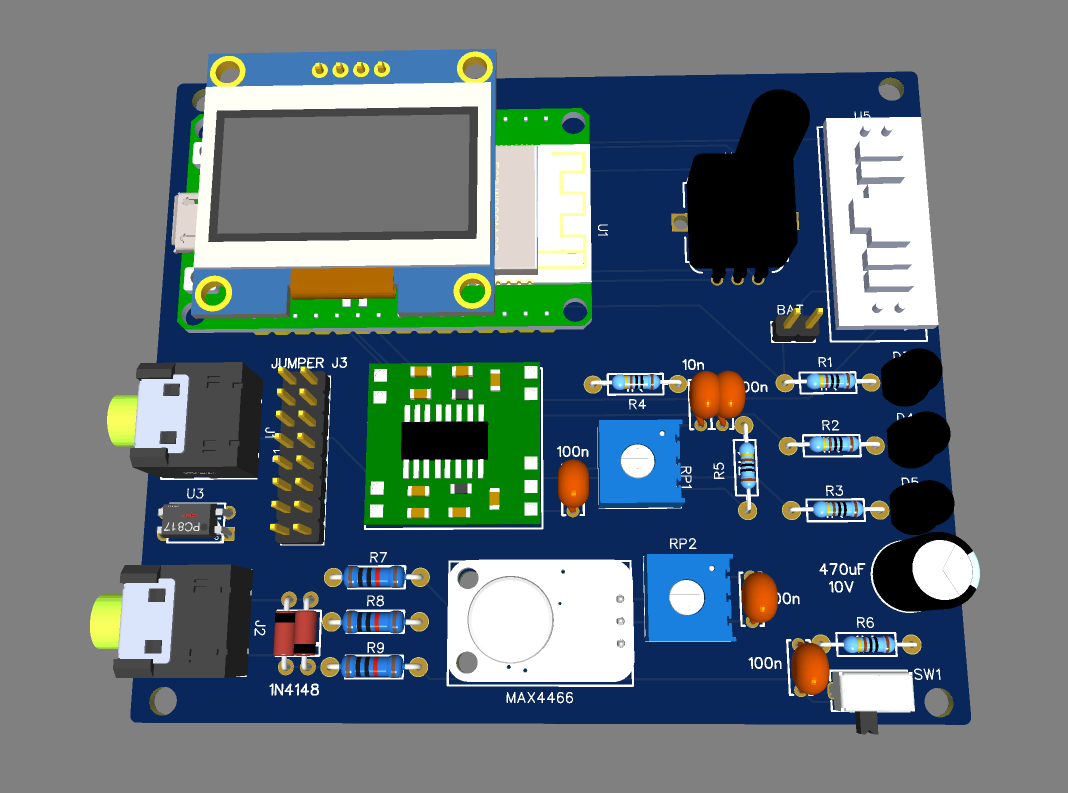

2. 회로 기판 (향후 제작용, Designed by DS3DND)
3. ESP32 프로그램 다운로드 Github (Visual Studio Code 버젼입니다)
https://github.com/ds5qdr/M17-Task
GitHub - ds5qdr/M17-Task
Contribute to ds5qdr/M17-Task development by creating an account on GitHub.
github.com

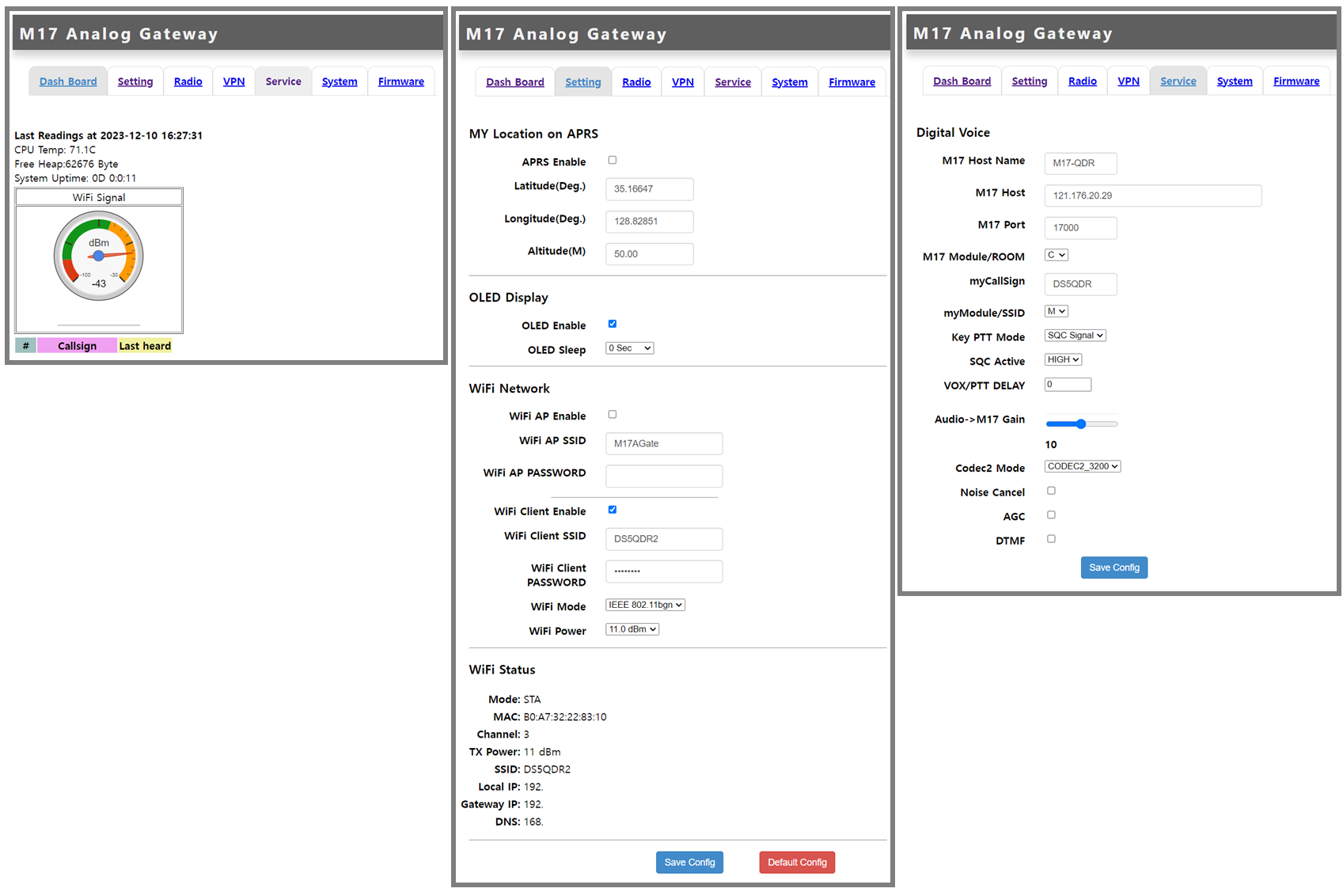

4. ESP32 Web Server 설정
5. 실제 교신 동영상 (2023년 12월 15일 11시)
DS3DND : 자작 M17 Analog_Gateway PTT 무전기
DS5QDR : 자작 M17 Analog_Gateway with Max4477
이상입니다.
DS5QDR 73!
