2025-05-04 RPi : 3.5 Inch LCD 설정 방법

DVPi 혹은 USRP Client를 사용하기 위해 3.5 Inch LCD 를 사용할 경우가 있습니다.

이 때 설정 방법에 대해 간단히 안내 드립니다.



1단계] Debian 11 Bullseye 32 bit Desktop 버젼 설치

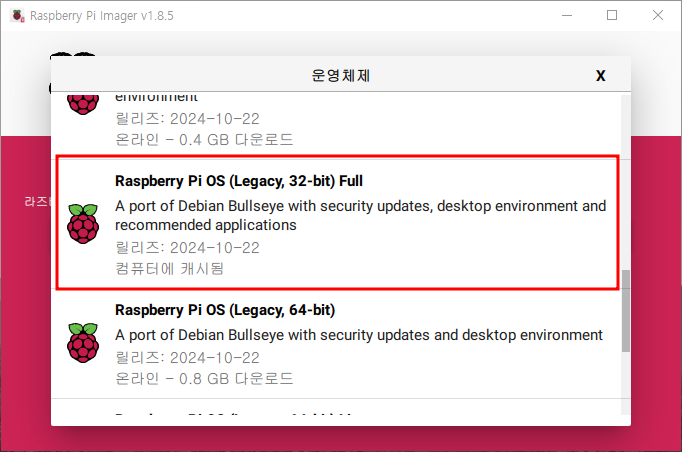

   Raspberry Pi Imager 를 이용하여 아래와 같이 Image 만듭니다.





2단계] 3.5 Inch LCD Driver 설치



git clone https://github.com/waveshare/LCD-show.git
cd LCD-show/

sudo ./LCD35-show

드라이버가 모두 설치되면 자동 재부팅 합니다.



3단계] 세부 설정

재부팅 후 설정 확인

sudo nano /boot/config.txt

hdmi_force_hotplug=1
dtparam=spi=on
enable_uart=1
dtparam=audio=on
dtoverlay=waveshare35a
hdmi_force_hotplug=1
hdmi_group=2
hdmi_mode=1
hdmi_mode=87
hdmi_cvt 480 320 60 6 0 0 0
hdmi_drive=2

위와 같이 각 항목이 표시되면 정상 설정이 되었습니댜.





DVPi 의 경우 해상도가 480x320 이므로 위 세팅으로 하면 되고

hdmi_cvt 480 320 60 6 0 0 0



USRP Client의 경우 해상도가 800x480 이므로

hdmi_cvt 800 480 60 6 0 0 0

으로 수정해야 합니다.

만약 화면을 180도 돌리려면

display_rotate=2

를 추가하면 됩니다.



수정을 했다면 재부팅 하세요

sudo reboot



이상입니다.
